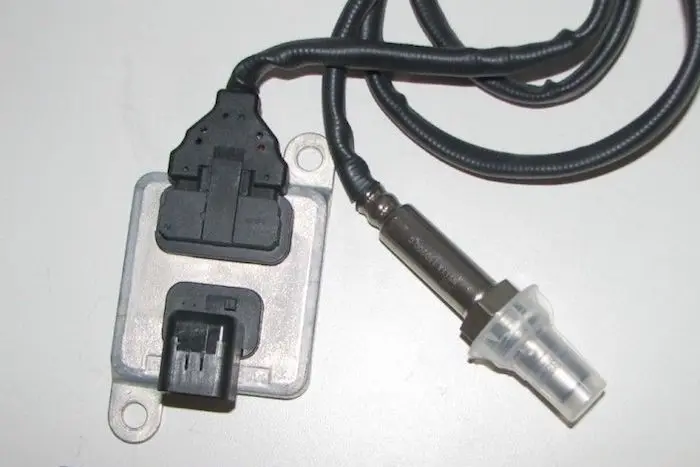

P2200 / P2201: sensor NOx defectuoso
Los códigos P2200 y P2201 indican un mal funcionamiento del sensor de óxidos de nitrógeno (NOx), un componente esencial del sistema SCR (Selective Catalytic Reduction) encargado de reducir las emisiones contaminantes en los motores diésel mediante la dosificación de AdBlue (urea).
Estos errores suelen aparecer cuando la unidad de control del motor (ECU) detecta una lectura incoherente o ausencia de señal en el sensor de NOx, ya sea aguas arriba (antes del catalizador) o aguas abajo (después del catalizador SCR). El sensor es responsable de medir la concentración de NOx en los gases de escape para que la ECU ajuste la inyección de AdBlue y mantenga la eficacia del sistema anticontaminación.
En Autoreparaciones Sánchez, taller especializado en diagnosis electrónica avanzada y reparación de sistemas AdBlue y sensores NOx, estos códigos se analizan de forma exhaustiva para determinar si el fallo está en el propio sensor, en el cableado, o en la unidad de control del sistema SCR.
¿Qué significan los códigos P2200 y P2201?
-
P2200 – NOx Sensor Circuit Malfunction (sensor de NOx defectuoso o sin señal)
Indica que la ECU del motor no recibe una señal válida del sensor de NOx o detecta una corriente fuera del rango esperado. -
P2201 – NOx Sensor Circuit Range/Performance (rendimiento incorrecto del sensor de NOx)
Aparece cuando el sensor envía datos incoherentes o fuera de los límites de calibración, lo que puede deberse a un envejecimiento del sensor o a una desviación térmica de su electrónica interna.
Estos sensores pueden situarse antes del catalizador (aguas arriba) para medir las emisiones del motor, o después del catalizador (aguas abajo) para comprobar la eficacia del sistema SCR.
Causas más comunes del error P2200 / P2201
En los diagnósticos realizados por Autoreparaciones Sánchez, las causas más frecuentes son:
1. Sensor de NOx defectuoso
Es la causa más habitual. Los sensores de NOx contienen una unidad electrónica interna que se degrada con el tiempo por exposición a altas temperaturas (más de 800 °C) o por contaminación de gases y humedad.
2. Cableado o conectores dañados
Los arneses eléctricos que conectan el sensor a la ECU o al módulo SCR pueden presentar cortes, falsos contactos, pines sulfatados o corrosión, especialmente en zonas cercanas al escape.
3. Alimentación o masa inestable
Una caída de tensión, fusible fundido o una mala conexión a masa pueden impedir que el sensor funcione correctamente o cause lecturas erráticas.
4. Fallo en la comunicación CAN
El sensor de NOx se comunica con la ECU mediante red CAN o línea LIN. Si hay interferencias o pérdida de sincronización, la ECU puede interpretar que el sensor está defectuoso.
5. Avería en la unidad de control del sistema AdBlue
En algunos vehículos, el procesamiento de la señal del sensor NOx se realiza dentro de la centralita del sistema SCR. Si esta unidad tiene componentes dañados (controladores CAN, reguladores, MOSFET), puede generar los códigos P2200 o P2201 incluso con el sensor en buen estado.
6. Software del sistema desactualizado
Ciertas versiones de firmware antiguas pueden tener errores en la interpretación de las señales del sensor, provocando falsos diagnósticos de fallo.
Síntomas del fallo P2200 / P2201
-
Encendido del testigo de AdBlue o Check Engine.
-
Mensaje “Fallo sistema anticontaminación” o “Fallo SCR”.
-
Sistema AdBlue inactivo o con dosificación errática.
-
Aumento de consumo de AdBlue o emisiones elevadas.
-
Modo degradado del motor (potencia limitada).
-
Bloqueo de arranque tras varios ciclos si la avería persiste.
Diagnóstico técnico en Autoreparaciones Sánchez
En Autoreparaciones Sánchez, el diagnóstico de los códigos P2200 / P2201 se realiza mediante un procedimiento estructurado y preciso:
1. Comprobación del tipo y ubicación del sensor
Se determina si el sensor afectado está aguas arriba o aguas abajo del catalizador SCR, y se analiza su historial de funcionamiento.
2. Lectura de códigos DTC y valores en tiempo real
Con equipos OEM, se monitoriza la señal del sensor de NOx, temperatura, tensión de alimentación y comunicación CAN. Una lectura fija o incoherente confirma el fallo.
3. Comprobación eléctrica
Se verifica la alimentación (12 V) y la masa del sensor, así como la continuidad del cableado entre el sensor y la centralita SCR.
4. Inspección de conectores
Se revisan los pines eléctricos y el estado del conector. Si hay signos de corrosión, se realiza limpieza química y sellado con protector dieléctrico.
5. Análisis del sensor con osciloscopio
Se evalúa la respuesta del sensor ante cambios de temperatura y régimen del motor. Una señal irregular o ausente confirma el fallo interno.
6. Revisión de la centralita AdBlue
Si el sensor y el cableado están correctos, se abre la unidad SCR para inspeccionar los controladores de señal, transceptores CAN y microprocesadores. Los componentes defectuosos se sustituyen mediante microsoldadura de precisión.
7. Reprogramación y calibración
Una vez reparado el sistema, se reprograma el módulo SCR o la ECU, ajustando los parámetros de lectura y comunicación del sensor NOx.
Códigos relacionados con P2200 / P2201
Durante el diagnóstico, suelen aparecer otros códigos que complementan el análisis:
-
P2202 / P2203: fallo de rango o rendimiento del sensor NOx.
-
U029C / U029E: pérdida de comunicación con sensores de NOx.
-
U010E / U029D: fallo de comunicación con el módulo AdBlue.
-
P13DF / P13E3: fallo interno de la centralita SCR.
-
P204F / P20E8: eficiencia reducida del sistema SCR.
Estos códigos ayudan a identificar si el problema es puntual del sensor o afecta a la comunicación global del sistema.
Reparación profesional en Autoreparaciones Sánchez
En Autoreparaciones Sánchez, la reparación de los códigos P2200 / P2201 se realiza con equipamiento especializado y procesos de alta precisión:
-
Reparación o sustitución del sensor de NOx defectuoso.
-
Reparación electrónica de la centralita AdBlue o ECU en caso de fallo interno de comunicación o procesamiento.
-
Revisión completa del cableado y conectores eléctricos.
-
Verificación de alimentación, masa y resistencia del bus CAN.
-
Prueba funcional en banco y simulación térmica del sensor.
-
Reprogramación del sistema SCR y calibración de los sensores.
Cada sistema reparado se somete a una prueba completa de lectura y comunicación en tiempo real, garantizando la precisión del sensor y la estabilidad del sistema.
Un fallo clave en la gestión de emisiones
El P2200 / P2201 es un fallo crítico dentro del sistema de control de emisiones diésel, ya que el sensor de NOx es quien determina la cantidad exacta de AdBlue que debe inyectarse para cumplir las normativas Euro 5 y Euro 6.
En Autoreparaciones Sánchez, con sede en Sevilla, se dispone de laboratorio electrónico, bancos de prueba de sensores y software OEM, lo que permite diagnosticar, reparar y recalibrar sensores de NOx y módulos SCR con total precisión.
Gracias a su experiencia en sistemas AdBlue, centralitas electrónicas y diagnóstico de red, Autoreparaciones Sánchez se ha consolidado como un referente nacional en reparación de sistemas SCR, ofreciendo soluciones técnicas duraderas y fiables para fallos complejos como P2200 y P2201, garantizando el rendimiento óptimo y la conformidad ambiental del vehículo.
