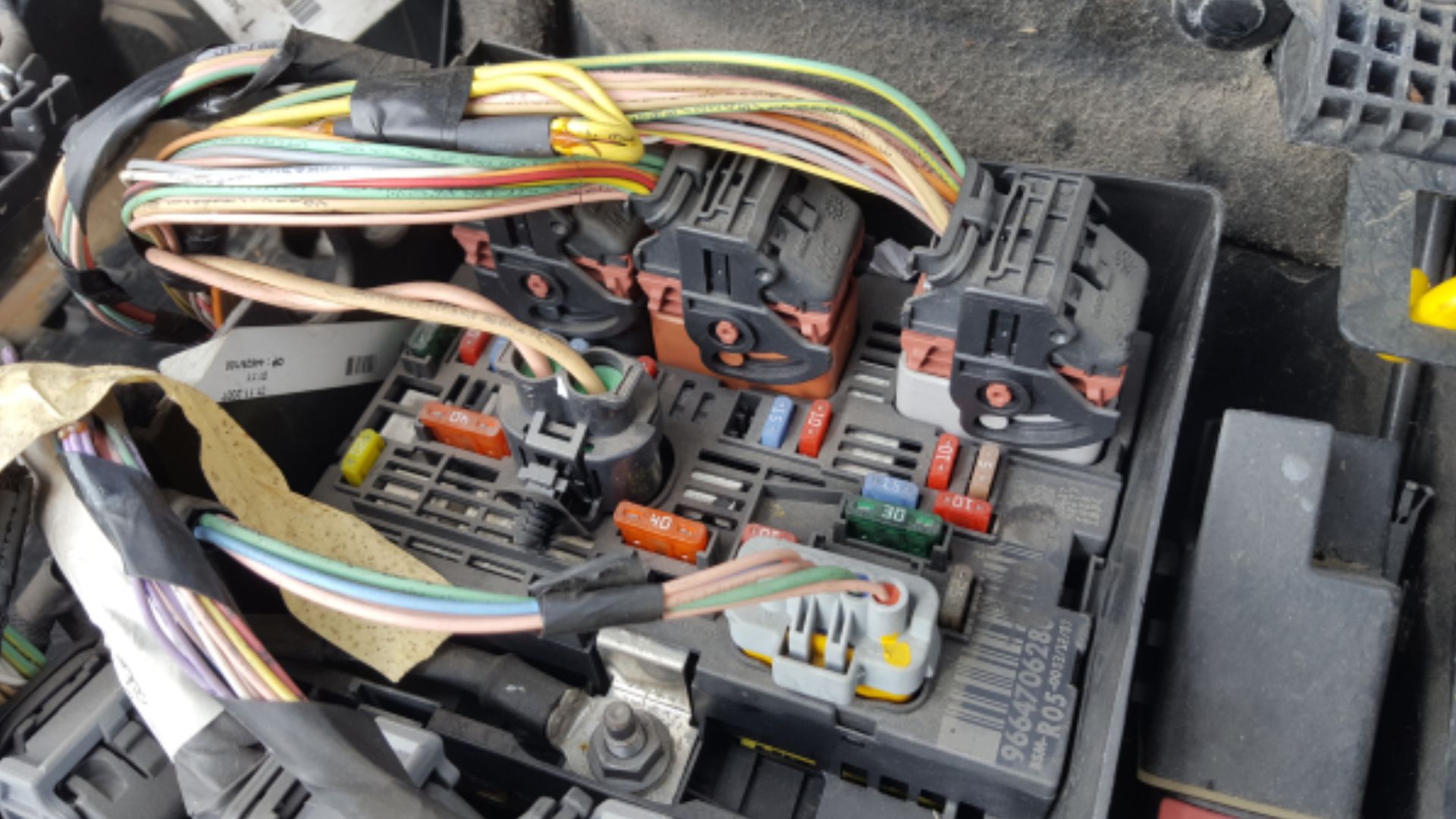

Fusibles y relés dañados en el sistema AdBlue

Los fusibles y relés dañados en el sistema AdBlue son una causa frecuente —y a menudo infravalorada— de fallos graves en los sistemas SCR de los vehículos diésel modernos. Estos elementos no solo protegen el circuito, sino que permiten la alimentación y el control secuencial de componentes críticos como la bomba, los calentadores, los sensores y la propia ECU AdBlue. Cuando un fusible se abre o un relé falla, el sistema puede quedar parcialmente inoperativo, generando errores persistentes, avisos en el cuadro y activación de bloqueos legales, incluso con todos los componentes principales en buen estado.

En trabajos de diagnosis eléctrica y electrónica aplicada a automoción, como los que se realizan en Autoreparaciones Sánchez, este tipo de avería se aborda como un problema de suministro y control eléctrico, ya que un fallo en protección o conmutación altera por completo la lógica del sistema AdBlue.

---

Función de fusibles y relés dentro del sistema AdBlue

El sistema AdBlue depende de una arquitectura eléctrica distribuida, donde fusibles y relés garantizan que cada elemento reciba tensión solo cuando corresponde.

Qué protegen los fusibles del sistema AdBlue

Los fusibles están diseñados para:

• Proteger la ECU AdBlue
• Alimentar la bomba y el módulo de suministro
• Proteger calentadores del depósito y líneas
• Asegurar circuitos de sensores
• Evitar daños por cortocircuito o sobreconsumo

Un fusible abierto interrumpe totalmente la función asociada.

Papel de los relés en el control del sistema

Los relés permiten:

• Activar la bomba AdBlue bajo demanda
• Conectar calentadores en frío
• Gestionar fases de purga
• Separar circuitos de potencia y control

Si un relé no conmuta correctamente, el sistema puede fallar de forma intermitente o permanente.

---

Causas habituales de fusibles y relés dañados

Estos componentes rara vez fallan sin un motivo técnico detrás. En la mayoría de los casos son consecuencia de un problema previo en el sistema.

Sobrecargas eléctricas en el sistema AdBlue

Las sobrecargas suelen deberse a:

• Bombas gripadas o forzadas
• Calentadores en cortocircuito
• Cristalización de urea que bloquea actuadores
• Consumo excesivo por fallo mecánico

El fusible actúa como protección y se abre.

Humedad y corrosión en portafusibles y relés

La ubicación del sistema favorece:

• Entrada de humedad
• Sulfatación de terminales
• Pérdida de contacto eléctrico
• Calentamiento localizado

Esto provoca fallos intermitentes difíciles de detectar.

Envejecimiento térmico y mecánico del relé

Con el tiempo, los relés pueden presentar:

• Contactos internos quemados
• Bobinas debilitadas
• Pegado mecánico
• Conmutación irregular

El fallo no siempre es total, lo que complica el diagnóstico.

Reparaciones eléctricas previas mal ejecutadas

Empalmes incorrectos o sustituciones inadecuadas pueden causar:

• Fusibles de amperaje incorrecto
• Relés no compatibles
• Derivaciones a masa
• Daños en el circuito original

Estos errores generan fallos recurrentes.

---

Síntomas característicos de fusibles o relés defectuosos

Los síntomas varían según el circuito afectado, pero suelen seguir patrones claros.

Sistema AdBlue sin respuesta

Es habitual observar:

• Ausencia total de funcionamiento
• Bomba que no se activa
• Calentadores inoperativos
• Sensores sin alimentación

Todo ello con errores persistentes en el cuadro.

Fallos intermitentes del sistema SCR

Cuando el relé falla de forma parcial:

• El sistema funciona solo en frío o en caliente
• Aparecen avisos aleatorios
• La dosificación se interrumpe
• Los errores desaparecen y reaparecen

Este comportamiento apunta a un problema de conmutación.

Errores eléctricos en diagnosis

En diagnosis avanzada pueden aparecer:

• Fallos de alimentación del módulo
• Errores de circuito abierto
• Incoherencias de señal
• Módulo no disponible temporalmente

Estos códigos suelen tener origen eléctrico.

---

Diagnóstico técnico de fusibles y relés en el sistema AdBlue

Confirmar esta avería requiere mediciones reales, no solo inspección visual.

Verificación eléctrica de fusibles

No basta con comprobar continuidad. Es necesario:

• Medir caída de tensión bajo carga
• Verificar amperaje correcto
• Comprobar estado del portafusibles
• Detectar calentamientos anómalos

Un fusible puede parecer correcto y fallar en carga.

Comprobación funcional de relés

El diagnóstico del relé incluye:

• Verificación de señal de mando
• Medición de resistencia de bobina
• Comprobación de cierre de contactos
• Análisis de estabilidad en funcionamiento

Esto permite detectar fallos intermitentes.

Análisis del consumo del circuito protegido

Antes de sustituir un fusible o relé se analiza:

• Consumo real de la bomba
• Estado de calentadores
• Presencia de bloqueos mecánicos
• Cortocircuitos parciales

Sustituir sin corregir la causa provoca reincidencia.

---

Proceso técnico de reparación según el origen del fallo

La intervención debe adaptarse a la causa real detectada.

Sustitución controlada de fusibles y relés

Cuando el componente está dañado:

• Se sustituye por referencia exacta
• Se respeta amperaje y características
• Se verifica funcionamiento bajo carga
• Se monitoriza el circuito

Nunca debe usarse un valor superior como “solución”.

Corrección del fallo que provocó el daño

Antes de cerrar la intervención se corrige:

• Sobrecarga por actuador forzado
• Cortocircuitos en cableado
• Humedad en conectores
• Fallos mecánicos del sistema

Sin esta corrección, el fallo reaparece.

Verificación completa del sistema AdBlue

Tras la reparación se comprueba:

• Activación correcta de bomba y calentadores
• Alimentación estable de la ECU
• Comunicación CAN sin errores
• Funcionamiento SCR en condiciones reales

Esto garantiza una solución duradera.

---

Relación de fusibles y relés con otras averías AdBlue

Un fallo en protección o conmutación puede provocar o simular:

• Fallos falsos de sensores
• Errores de presión inexistentes
• Problemas de comunicación CAN
• Bloqueos legales sin avería real

Por ello, siempre deben revisarse en un diagnóstico completo.

---

Estabilidad del sistema tras restaurar la alimentación correcta

Cuando fusibles y relés funcionan correctamente:

• El sistema AdBlue recibe alimentación estable
• La ECU ejecuta su lógica completa
• Los actuadores trabajan dentro de parámetros
• Desaparecen avisos y errores persistentes

La validación final se realiza siempre en uso real, confirmando estabilidad tras arranques repetidos, ciclos térmicos y conducción prolongada.

---

Fusibles y relés como guardianes del sistema AdBlue

Los fusibles y relés del sistema AdBlue actúan como guardianes eléctricos del sistema SCR. No son simples componentes secundarios: determinan si la ECU, la bomba y los calentadores pueden funcionar de forma segura y coordinada.

Un diagnóstico técnico riguroso, una sustitución correcta y la corrección de la causa que originó el fallo permiten restablecer la alimentación y el control del sistema AdBlue, garantizando un funcionamiento estable, fiable y conforme a normativa en el uso diario del vehículo.

Factores de uso que aceleran el deterioro de fusibles y relés

Además del propio envejecimiento, existen condiciones de utilización que incrementan la probabilidad de fallo en los elementos de protección y conmutación del sistema AdBlue.

Ciclos térmicos repetidos y trabajo en condiciones extremas

El sistema AdBlue opera con:

• Arranques frecuentes en frío
• Activaciones prolongadas de calentadores
• Temperaturas elevadas en compartimentos cerrados

Estos ciclos provocan dilataciones, fatiga de contactos y pérdida de fiabilidad en relés y portafusibles.

Exposición a humedad y suciedad

La ubicación del sistema favorece:

• Condensaciones internas
• Entrada de agua por sellados envejecidos
• Sulfatación progresiva de terminales

La humedad aumenta la resistencia eléctrica y genera fallos intermitentes.

---

Diferencias entre fallo de protección y fallo de conmutación

Identificar qué elemento falla permite orientar la reparación con precisión.

Fusible que actúa por sobreconsumo

Se caracteriza por:

• Corte total del circuito
• Ausencia completa de función asociada
• Reaparición tras sustitución si no se corrige la causa

Indica un problema aguas abajo que debe resolverse.

Relé que no conmuta de forma fiable

En este caso:

• La alimentación aparece y desaparece
• El sistema funciona de forma errática
• Los errores dependen de temperatura o vibración

El relé está eléctricamente presente, pero mecánicamente degradado.

---

Importancia de intervenir antes de que el fallo se cronifique

Mantener fusibles o relés defectuosos en servicio puede derivar en:

• Daños en la ECU por alimentación inestable
• Bloqueos legales injustificados
• Averías inducidas en bomba y calentadores
• Fallos eléctricos en cascada

Por ello, estos componentes deben revisarse como parte del diagnóstico inicial, no al final.

---

Estabilidad del sistema tras restaurar la protección y conmutación

Cuando la alimentación y el control eléctrico vuelven a ser correctos:

• La ECU recibe tensión estable
• Los actuadores responden cuando corresponde
• La comunicación CAN se mantiene continua
• El sistema SCR recupera su lógica normal

La validación final se realiza siempre en condiciones reales de uso, comprobando estabilidad en arranque, en frío y durante conducción prolongada.

---

Fusibles y relés como base silenciosa del sistema SCR

Aunque no suelen recibir atención, fusibles y relés son la base silenciosa sobre la que funciona todo el sistema AdBlue. Un fallo en ellos puede inutilizar el sistema completo sin que exista una avería electrónica real.

Abordar estos elementos desde un enfoque técnico completo —analizando consumo, entorno, protección y conmutación— permite devolver al sistema AdBlue su estabilidad eléctrica y garantizar un funcionamiento fiable, predecible y conforme a normativa en el uso diario del vehículo.
