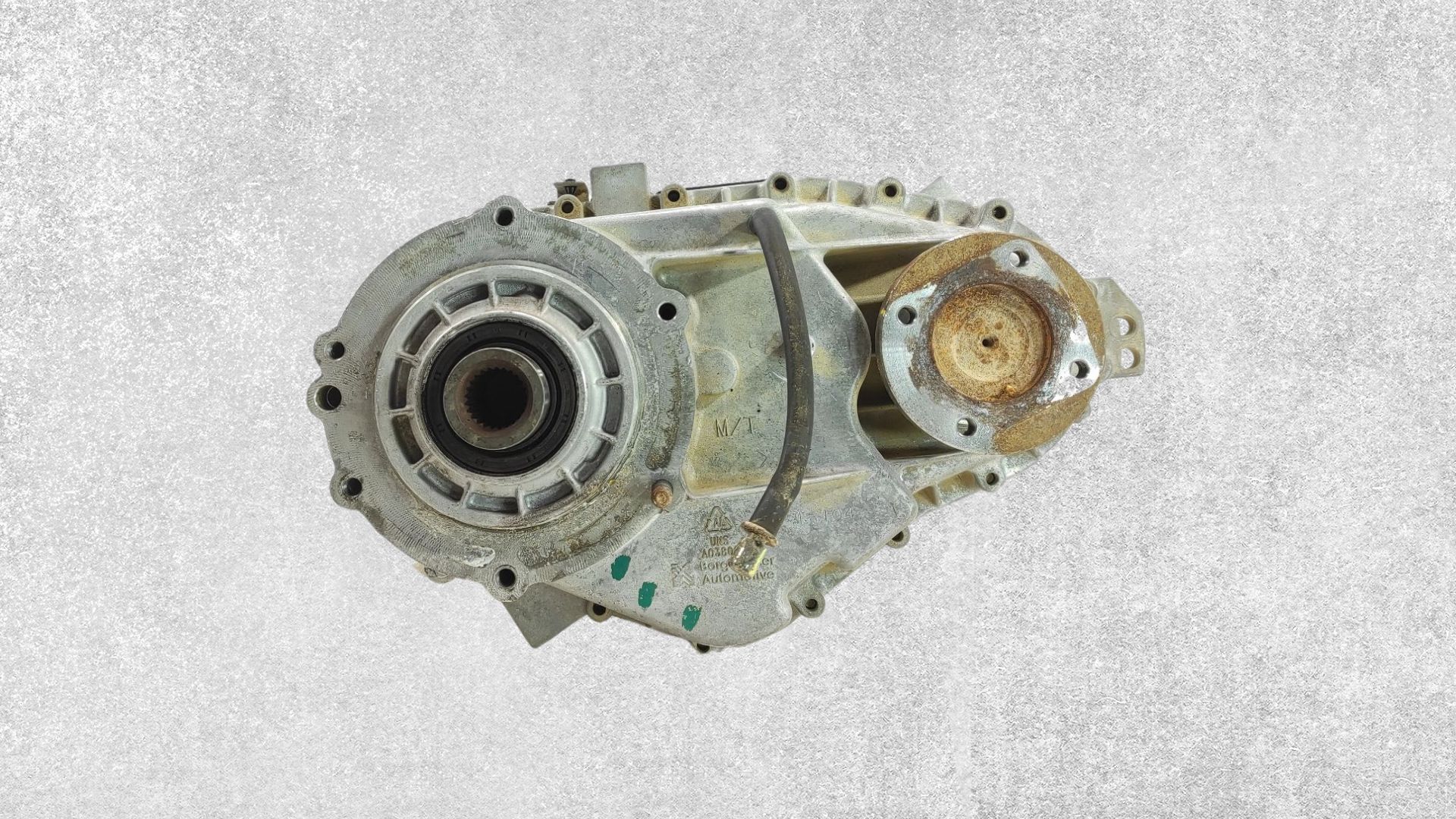

Fallos comunes y referencias de la caja transfer del Kia Sorento: causas, diagnóstico y soluciones
La caja transfer del Kia Sorento es un componente esencial del sistema de tracción total (4WD). Su función es distribuir el par motor entre los ejes delantero y trasero, garantizando la máxima tracción tanto en carretera como fuera de ella.
Este sistema, diseñado por Hyundai–Kia con tecnología BorgWarner, se encuentra en versiones diésel (2.5 CRDi) y gasolina (3.5 V6), con cajas manuales o automáticas y accionamiento electrónico 4H/4L mediante un módulo de control TCCM.
A pesar de su fiabilidad, con el tiempo puede presentar fallos mecánicos, eléctricos o de comunicación, especialmente si el mantenimiento no se realiza de forma periódica.
En este artículo te mostramos las referencias OEM más comunes, los vehículos compatibles y los fallos más habituales que reparamos en Autoreparaciones Sánchez.
Referencias OEM de la caja transfer Kia Sorento
El sistema de tracción integral del Sorento utiliza diversas referencias de caja transfer según el tipo de transmisión (manual o automática) y el motor.
Estas son las referencias originales más frecuentes:
| Referencia OEM | Descripción técnica | Aplicaciones principales |
|---|---|---|
| 47300-3C100 | Caja transfer original con acoplamiento electrónico | Sorento con tracción total 4H/4L electrónicas |
| 47300-3C110 | Variante con engranajes internos diferentes | Sorento con transmisión automática y sistema 4WD Full Time |
| 47300-3C200 | Versión reforzada con embrague multidisco | Sorento motor V6 o versiones de alto par |
| 47300-3C210 | Transfer completo OEM BorgWarner con motor eléctrico | Compatible con múltiples variantes del sistema 4WD |
Todas ellas pertenecen al sistema Torque On Demand (TOD) y son intercambiables según el número de bastidor (VIN) y la versión del vehículo.
Vehículos que montan estas referencias
Las cajas transfer mencionadas se instalan en diversas versiones del Kia Sorento 4×4, tanto diésel como gasolina:
-
Sorento 2.5 CRDi, con caja manual o automática
-
Sorento 3.5 V6 gasolina
-
Versiones con tracción total Part Time o Full Time
-
Configuraciones con modos 2H – 4H – 4L (reductora)
👉 La compatibilidad exacta depende del tipo de transmisión y del módulo de control de tracción (TCCM), por lo que siempre se recomienda confirmar la referencia OEM mediante el número VIN antes de sustituir o comprar una caja transfer.
Fallos comunes en la caja transfer del Kia Sorento
| Síntoma | Posible causa | Código DTC asociado |
|---|---|---|
| No entra el modo 4WD o 4L | Actuador eléctrico atascado o sin alimentación | C1611 / C1612 |
| Luz 4WD parpadeando constantemente | Fallo en sensor de posición o módulo TCCM | C1627 / P1825 |
| Ruidos metálicos al acelerar o frenar | Rodamientos o engranajes internos desgastados | — |
| Vibraciones al girar con 4×4 activado | Acoplamiento parcial del embrague central | P1831 / C1613 |
| Fugas de aceite | Retenes del eje delantero o trasero dañados | — |
| Error de comunicación 4WD | Fallo del módulo TCCM o red CAN | C1610 / C1627 |
Diagnóstico profesional de la caja transfer
Fallo del actuador eléctrico
Síntomas:
-
El modo 4H o 4L no se activa.
-
Luz 4WD parpadeando sin respuesta.
Causas:
-
Motor eléctrico gripado.
-
Sensor de posición descalibrado.
-
Fallo del módulo TCCM.
Solución:
-
Desmontar el actuador, limpiar y recalibrar engranajes.
-
Sustituir el motor si no responde con corriente directa.
-
Reprogramar el TCCM tras la instalación.
Ruidos o vibraciones en el eje de salida
Síntomas:
-
Golpeteos metálicos al acelerar o decelerar.
-
Zumbido constante a velocidad media.
Causas:
-
Rodamientos desgastados.
-
Engranajes con holgura o picados.
-
Aceite contaminado con virutas metálicas.
Solución:
-
Sustituir rodamientos.
-
Cambiar aceite ATF SP-III.
-
Revisar el equilibrado de las transmisiones.
Fallo de comunicación o luz 4WD fija
Síntomas:
-
Luz 4WD encendida permanentemente.
-
Sin comunicación con la unidad de tracción.
Causas:
-
Módulo TCCM sin alimentación.
-
Cableado CAN defectuoso.
-
Software del módulo corrupto.
Solución:
-
Verificar fusibles y masas.
-
Revisar conectores y líneas CAN.
-
Reprogramar o sustituir el módulo TCCM.
Fugas o pérdidas de aceite
Síntomas:
-
Manchas de aceite bajo la transmisión.
-
Tracción irregular o pérdida de acoplamiento.
Causas:
-
Retenes deteriorados o juntas envejecidas.
-
Nivel bajo de fluido.
Solución:
-
Sustituir retenes y juntas.
-
Limpiar respiraderos.
-
Rellenar con ATF SP-III o equivalente hasta nivel correcto.
Mantenimiento recomendado
-
Cambiar el aceite de la caja transfer cada 60.000–80.000 km.
-
Utilizar ATF SP-III o fluido homologado Kia.
-
Revisar el actuador eléctrico y conector una vez al año.
-
Comprobar fugas y retenes en cada revisión general.
-
Evitar circular con 4H en asfalto seco, ya que acelera el desgaste interno.
Consejos profesionales de Autoreparaciones Sánchez
-
Si el sistema no cambia entre 2H / 4H / 4L, no fuerces el cambio: puede dañar el motor eléctrico.
-
Tras cualquier reparación, realiza una recalibración electrónica completa con equipo de diagnosis.
-
Comprueba también crucetas, soportes de transmisión y diferenciales, ya que sus fallos pueden confundirse con los de la caja transfer.
La caja transfer del Kia Sorento es un sistema duradero y eficiente, pero sensible al mantenimiento y a la calibración electrónica del actuador.
Los fallos más frecuentes se presentan en el motor eléctrico del actuador, los rodamientos del eje y el módulo TCCM, todos ellos reparables con componentes originales o equivalentes de alta calidad.
En Autoreparaciones Sánchez contamos con banco de pruebas para cajas transfer, técnicos certificados y garantía ISO 9001, asegurando un funcionamiento perfecto tras cada reparación.
