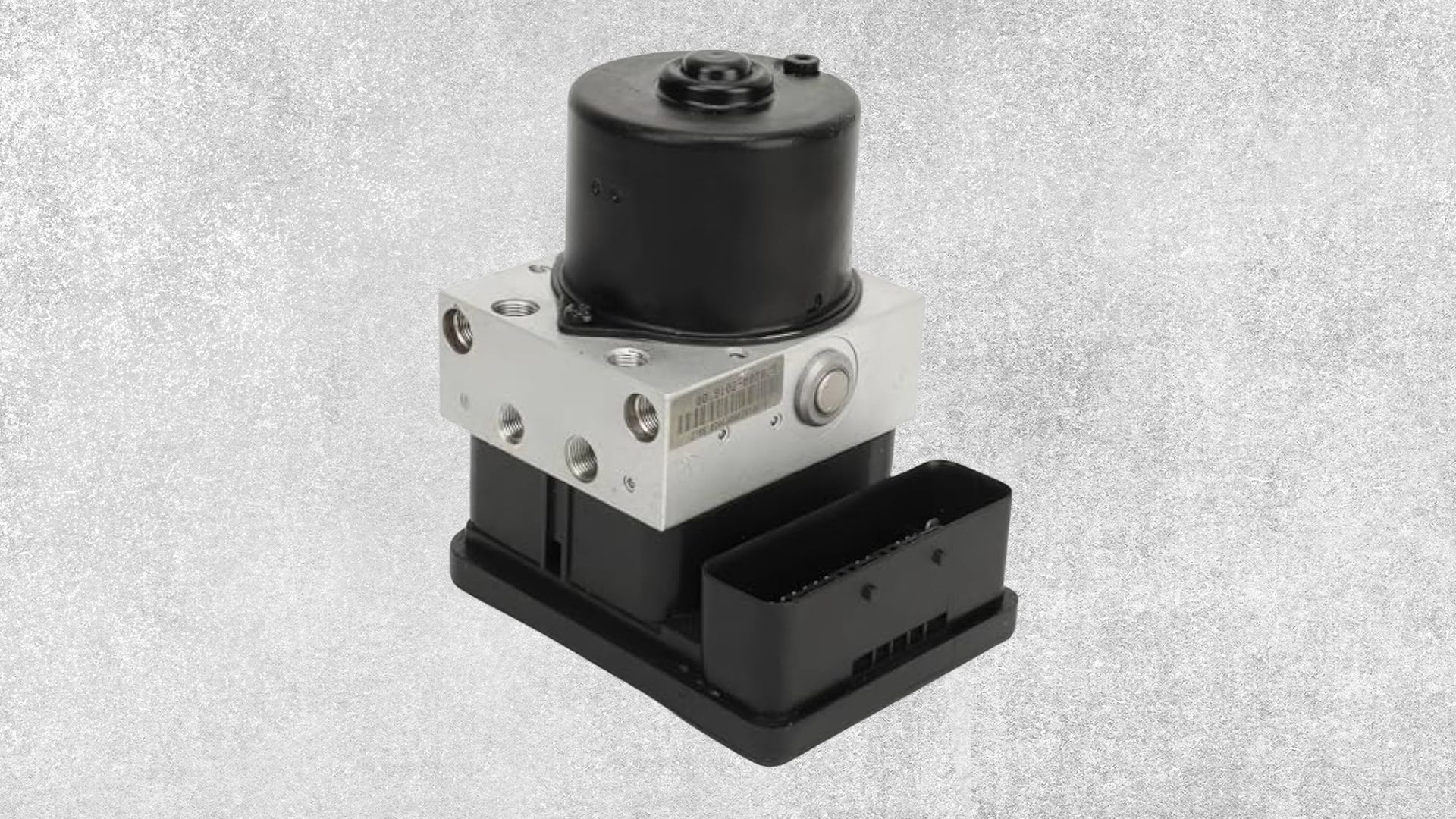

Fallos comunes del módulo ABS 1K0907379AD
El módulo ABS 1K0907379AD es una unidad hidráulico-electrónica de control de frenos (ABS/ESP) desarrollada por Bosch para el Grupo Volkswagen (VAG).
Está presente en numerosos modelos de Volkswagen, Audi, Seat y Skoda fabricados entre 2004 y 2013, siendo uno de los sistemas más instalados en Europa.
Aunque su diseño es robusto, con el paso de los años pueden aparecer averías electrónicas o hidráulicas que afectan al sistema de frenos, tracción y estabilidad.
En este artículo analizamos los síntomas, causas, códigos de error y soluciones más frecuentes asociados a esta referencia.
Vehículos que montan el módulo ABS 1K0907379AD
El módulo 1K0 907 379 AD se encuentra principalmente en los siguientes modelos del Grupo VAG:
Volkswagen
-
Golf V y VI (2004–2013)
-
Passat B6 (2005–2011)
-
Touran (2004–2010)
-
Jetta (2006–2012)
-
Caddy (2004–2015)
-
EOS (2006–2013)
-
Tiguan (2008–2013)
Audi
-
A3 8P (2004–2013)
-
TT (2006–2013)
Seat
-
León 1P (2005–2012)
-
Altea y Toledo III (2005–2012)
Skoda
-
Octavia II (2004–2013)
-
Superb (2008–2013)
Estas unidades comparten plataforma PQ35 y arquitectura electrónica similar, lo que permite intercambiar este módulo con referencias equivalentes como 1K0907379AC, AE, AH o BE.
Características técnicas
-
Fabricante: Bosch / VAG
-
Tipo: ABS/ESP MK60EC1
-
Alimentación: 12 V
-
Comunicación: CAN-Bus
-
Funciones: ABS, ESP, EDL, ASR
Componentes principales:
-
Bloque hidráulico (válvulas y bomba)
-
Unidad electrónica (ECU ABS)
-
Sensores de velocidad de rueda (4 canales)
-
Sensor de presión interno
Fallos comunes y códigos DTC frecuentes
| Código DTC | Descripción del fallo | Causa probable |
|---|---|---|
| 01130 | Funcionamiento incorrecto del ABS | Fallo interno del módulo o bomba hidráulica |
| 01117 | Sensor de presión de frenos defectuoso | Sensor integrado dañado |
| 16352 (P0570) | Fallo de señal del pedal de freno | Señal incoherente o falta de alimentación |
| 01435 | Sensor de presión G201 defectuoso | Fallo electrónico interno |
| 01276 | Bomba hidráulica V64 irregular | Motor de bomba gripado o soldadura fría |
| 18258 (P1850) | Fallo de comunicación con módulo ABS | Error CAN o unidad sin respuesta |
| 01314 | Unidad motor – sin comunicación | Fallo de enlace ECU-ABS |
| 00493 | Señal errónea sensor G44 | Sensor de velocidad delantero defectuoso |
| 00283 | Sensor G47 – señal intermitente | Conector o cable dañado |
| 16352 / 01435 | Error múltiple del sensor de presión interno | Fallo interno muy común |
Fallos típicos y su diagnóstico
Fallo interno del sensor de presión G201
Síntomas:
-
Luz ABS y ESP encendidas
-
Código 01435 o 01130
-
Lectura de presión de freno errónea o “0 bar” en diagnosis
Causas:
-
Avería del sensor interno G201
-
Microfisuras en la placa electrónica
-
Sulfatación por humedad
Solución:
-
Reparación electrónica del módulo ABS
-
Sustitución del sensor G201
-
Limpieza y sellado de la ECU
Fallo de bomba hidráulica V64
Síntomas:
-
Luz de freno intermitente
-
Código 01276 o 01130
-
El ABS no actúa en frenadas bruscas
Causas:
-
Motor eléctrico gripado
-
Soldaduras frías
-
Fuga interna de presión
Solución:
-
Reparar o sustituir motor de bomba
-
Revisar conexiones eléctricas
-
Comprobar presión hidráulica en banco de pruebas
Fallo de comunicación con el módulo (CAN-Bus)
Síntomas:
-
Luces ABS + ESP + freno encendidas
-
Sin comunicación con el módulo
-
Códigos: 18258, 01314, 16352
Causas:
-
Falta de alimentación o masa
-
Daño en el controlador CAN
-
Cortocircuito interno
Solución:
-
Comprobar fusibles y alimentación (pines 1 y 15)
-
Revisar cableado CAN (pines 6 y 14)
-
Reparar o sustituir módulo ABS
Error en sensores de velocidad de rueda
Síntomas:
-
Luz ABS intermitente
-
Fallo de lectura en una o varias ruedas
-
Códigos: 00283 (G47), 00493 (G44)
Causas:
-
Sensor sucio o dañado
-
Cable cortado o con humedad
Solución:
-
Sustituir sensor afectado
-
Limpiar alojamiento y revisar cableado
-
Borrar avería y comprobar lecturas en vivo
Diagnóstico profesional paso a paso
-
Comprobación visual: estado del conector, pines y humedad.
-
Lectura de fallos con VCDS / ODIS / Launch.
-
Medición de alimentación y masa con multímetro.
-
Revisión de sensores de rueda con osciloscopio o datos en vivo.
-
Verificación del sensor G201 (presión interna).
-
Prueba de la bomba V64 mediante activación de actuadores.
-
Borrado de códigos y prueba dinámica de frenado.
Mantenimiento preventivo
-
Revisar el sistema ABS cada 2 años o 40.000 km
-
Evitar entrada de humedad en el conector
-
Cambiar líquido de frenos cada 2 años
-
No lavar con agua a presión directa sobre el módulo
-
Si se sustituye la unidad, codificar y adaptar correctamente con VCDS / ODIS
El módulo ABS 1K0907379AD es una unidad fiable pero propensa a fallos en el sensor de presión G201, la bomba V64 y las soldaduras internas, especialmente en vehículos con más de una década de uso.
Una reparación profesional permite restaurar su funcionalidad total sin necesidad de sustituirlo.
