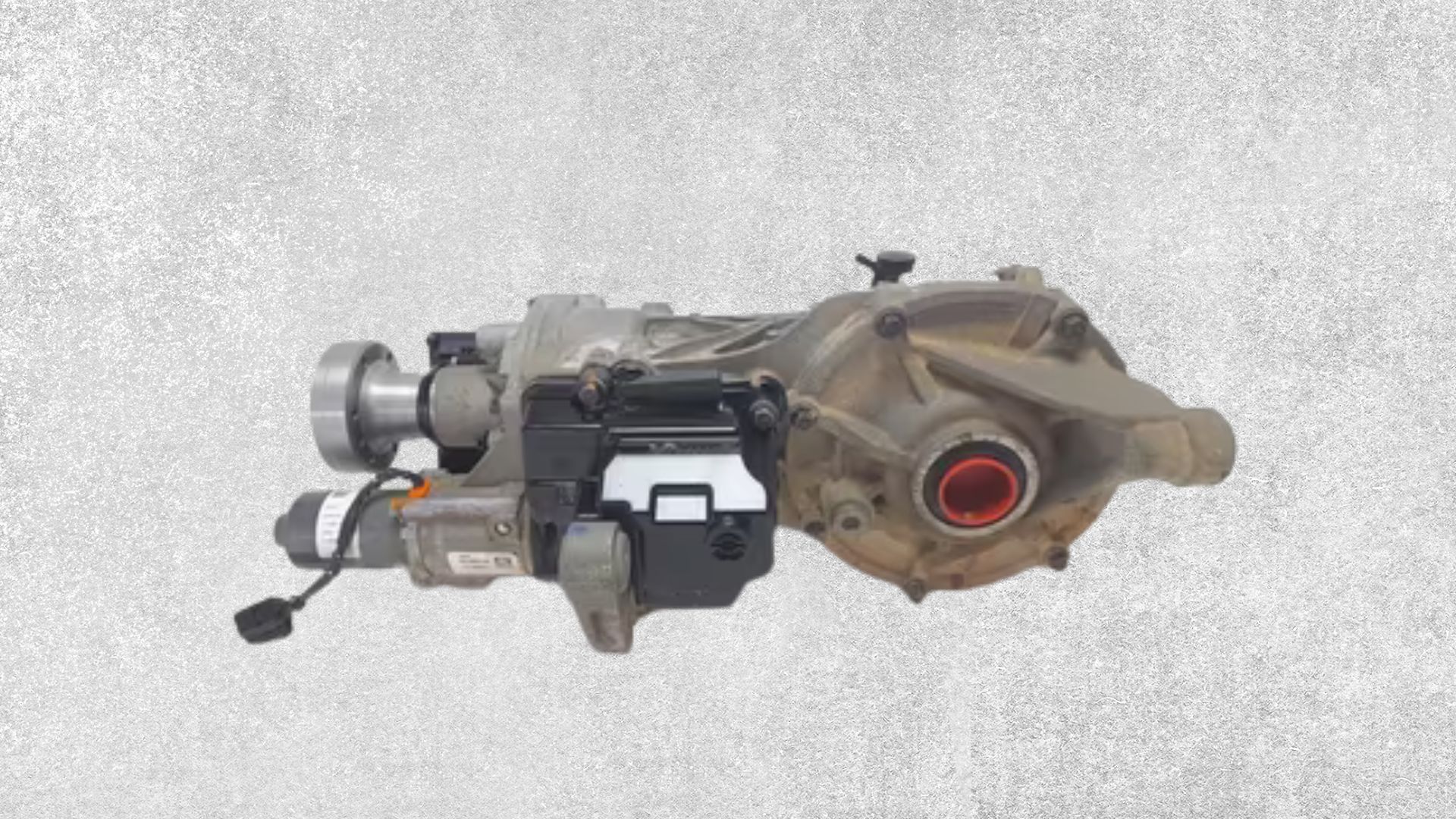

Fallos comunes del grupo diferencial Haldex: marcas, modelos y soluciones técnicas
El sistema Haldex es uno de los más utilizados del mundo en vehículos con tracción total inteligente (AWD / 4Motion).
Se trata de un embrague multidisco controlado electrónicamente, integrado en el grupo diferencial trasero, que envía par al eje posterior cuando detecta pérdida de tracción en las ruedas delanteras.
Desarrollado por la empresa sueca Haldex Traction AB —posteriormente adquirida por BorgWarner—, este sistema equipa vehículos de Volkswagen, Audi, Skoda, Seat, Volvo y Land Rover, entre otras marcas.
Aunque es un sistema fiable, requiere mantenimiento específico y revisiones periódicas, ya que la falta de fluido o la acumulación de residuos pueden generar averías costosas.
Cómo funciona el sistema Haldex
El grupo Haldex está compuesto por varios elementos clave:
-
Embrague multidisco húmedo, encargado de regular la tracción al eje trasero.
-
Bomba hidráulica (mecánica o eléctrica, según generación).
-
Bloque de válvulas que controla la presión hidráulica.
-
Unidad de control electrónica (ECU Haldex), que recibe información del sistema ABS/ESP.
Cuando el sistema detecta deslizamiento en las ruedas delanteras, la bomba genera presión hidráulica y el embrague acopla instantáneamente el eje trasero, proporcionando mayor tracción, estabilidad y seguridad.
Marcas y modelos que montan sistema Haldex
🚘 Volkswagen / Audi / Skoda / Seat (Grupo VAG)
El sistema Haldex se utiliza ampliamente en la gama 4Motion / Quattro transversal del grupo VAG.
| Generación Haldex | Modelos que lo montan |
|---|---|
| Gen I (1998–2002) | VW Golf IV 4Motion, Bora 4Motion, Audi TT 8N Quattro, Audi A3 8L Quattro |
| Gen II (2003–2006) | VW Golf V 4Motion, Passat 4Motion, Skoda Octavia 4×4, Seat León 4×4 |
| Gen III (2007–2012) | VW Tiguan, Golf VI 4Motion, Audi A3 8P, Skoda Superb 4×4, Seat Altea 4Drive |
| Gen IV (2012–2015) | VW Golf VII 4Motion, Audi A3 8V, Skoda Octavia III 4×4, Seat León 4Drive |
| Gen V (2016–actualidad) | VW T-Roc 4Motion, Tiguan II, Arteon Shooting Brake, Audi Q2 / Q3 Quattro, Cupra Formentor |
📌 En el Grupo Volkswagen, el sistema Haldex sustituye al Quattro mecánico en los modelos con motor transversal, ofreciendo menor peso y una respuesta más rápida.
Volvo (AWD Haldex)
Volvo fue uno de los primeros fabricantes en integrar el sistema Haldex en sus modelos AWD, especialmente en los SUV y familiares.
| Generación Haldex | Modelos Volvo |
|---|---|
| Gen I | V70 AWD, XC70 (1998–2002), S60 AWD |
| Gen II | XC90 I, V70 II AWD, S80 AWD |
| Gen III | XC60, XC70 (2007–2013), V60, S60 AWD |
| Gen IV–V | XC90 II, XC40, V90 Cross Country, S90 AWD, C40 Recharge |
📌 En los Volvo modernos, el Haldex trabaja junto al Vehicle Dynamics Control (VDC), ofreciendo una gestión electrónica avanzada y más precisa.
🛻 Land Rover (Range Rover Evoque / Freelander / Discovery Sport)
Land Rover adoptó el sistema Haldex en sus modelos compactos desarrollados en colaboración con Volvo y Ford.
| Generación Haldex | Modelos Land Rover / Range Rover |
|---|---|
| Gen II | Freelander 2 TD4 / i6 (2006–2010) |
| Gen III | Freelander 2 SD4, Range Rover Evoque (2011–2014) |
| Gen IV–V | Range Rover Evoque (desde 2015), Discovery Sport, Range Rover Velar |
📌 En Land Rover, el sistema Haldex trabaja junto con el Terrain Response, ajustando el acoplamiento según el terreno (nieve, barro, arena o asfalto).
Fallos comunes del grupo Haldex
| Síntoma | Posible causa | Código DTC asociado |
|---|---|---|
| Tracción trasera inactiva | Bomba hidráulica sin presión | 01324 / C111307 / 01155 |
| Luz 4Motion / AWD encendida | Fallo de comunicación con ECU Haldex | U0122 / 18258 / 01314 |
| Tirones o vibraciones al arrancar | Fluido degradado o embrague sucio | — |
| Golpes al conectar 4WD | Embrague desgastado o aceite contaminado | 00448 / 00550 |
| Fugas de aceite | Retén del eje de entrada o salida deteriorado | — |
| Fallo de comunicación CAN | Módulo empapado o sin masa | U0100 / 01324 |
Soluciones técnicas y mantenimiento recomendado
Revisión del módulo de control (ECU Haldex)
-
Verificar alimentación, masa y conectores.
-
Reparar o sustituir la unidad si presenta humedad o fallo interno.
-
Borrar adaptaciones y realizar calibración con VCDS / VIDA / IDS / SDD según la marca.
Revisión mecánica del grupo diferencial
-
Comprobar rodamientos y juego axial.
-
Sustituir retenes de entrada y salida.
-
Limpiar el respiradero superior del grupo para evitar sobrepresión.
Mantenimiento preventivo
-
Cambiar el aceite Haldex cada 30.000–40.000 km.
-
Sustituir el filtro (si aplica) en cada mantenimiento.
-
No usar ATF ni aceites universales: deben ser específicos Haldex.
-
Revisar presión de bomba y conectores eléctricos en cada revisión.
-
En modelos Haldex Gen V (sin filtro), cambiar el fluido cada 25.000–30.000 km.
Consejos profesionales de Autoreparaciones Sánchez
-
Si el coche se comporta como tracción delantera, el sistema Haldex probablemente no está actuando aunque el diferencial esté bien.
-
En Volvo y Land Rover, un fallo del sensor de presión o software puede provocar acoplamientos bruscos o pérdida total de tracción.
-
Una bomba dañada puede fundir el fusible del sistema, así que conviene revisarlo antes de sustituir la bomba.
-
Tras cada reparación, realizar una prueba de actuadores y calibración de embrague con equipo de diagnosis profesional.
El grupo diferencial Haldex ofrece un equilibrio excelente entre eficiencia, tracción y confort, pero requiere mantenimiento preventivo regular.
Las averías más comunes afectan a la bomba hidráulica, la válvula de presión y el módulo electrónico, todos ellos reparables sin sustituir el conjunto completo.
