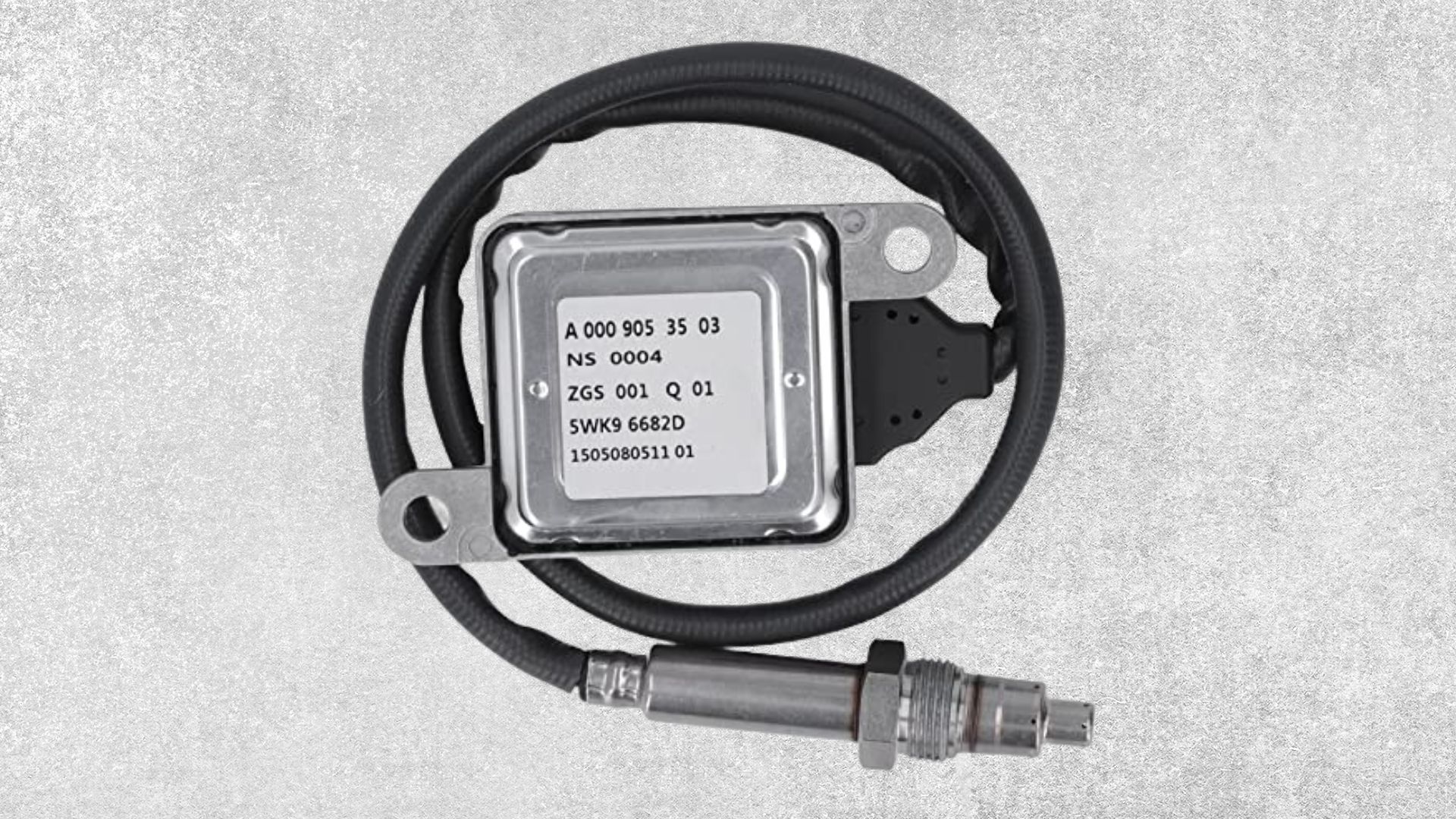

Sustitución de sensores NOx
El papel clave de los sensores NOx en el sistema SCR
Los sensores NOx son componentes fundamentales en los vehículos diésel equipados con sistemas SCR (Selective Catalytic Reduction), cuyo objetivo es reducir las emisiones de óxidos de nitrógeno (NOx) para cumplir con las normativas medioambientales europeas más estrictas.
Estos sensores miden en tiempo real la concentración de gases contaminantes en los gases de escape, tanto antes como después del catalizador, enviando la información a la unidad de control del motor (ECU) y al módulo de control AdBlue. Gracias a estas lecturas, el sistema regula con precisión la cantidad de AdBlue inyectado en el escape, asegurando una conversión química eficiente y evitando emisiones excesivas.
Cuando uno de estos sensores falla, el sistema pierde la capacidad de calcular correctamente la dosificación del aditivo, lo que genera errores en la gestión del sistema SCR, encendido de testigos en el cuadro e incluso limitación de potencia o arranque bloqueado.
En Autoreparaciones Sánchez, taller especializado en sistemas electrónicos de emisiones, se realiza la sustitución, calibración y comprobación funcional de sensores NOx, garantizando que el sistema vuelva a operar dentro de los valores originales de fábrica.
Funcionamiento y ubicación de los sensores NOx
Los sensores NOx están diseñados para analizar la composición de los gases del escape mediante una célula electroquímica que reacciona ante la presencia de óxidos de nitrógeno. En la mayoría de los sistemas SCR existen dos sensores principales:
-
Sensor NOx aguas arriba (pre-catalizador): mide la cantidad de NOx que sale del motor. Esta información se utiliza para calcular la dosificación de AdBlue.
-
Sensor NOx aguas abajo (post-catalizador): verifica la eficiencia del catalizador SCR y comprueba que los gases tratados cumplan los niveles permitidos.
Ambos sensores están conectados a la ECU mediante comunicación CAN y equipados con su propio módulo de control electrónico. Su correcto funcionamiento es esencial para mantener el equilibrio químico del sistema de tratamiento de gases.
Síntomas de fallo en los sensores NOx
Cuando uno o ambos sensores NOx presentan defectos, los síntomas suelen manifestarse de manera progresiva. Entre los más comunes se encuentran:
-
Encendido del testigo de avería del motor (MIL) o del sistema AdBlue/SCR.
-
Mensajes en el cuadro de instrumentos como “Fallo sistema anticontaminación” o “Arranque no posible en XXX km”.
-
Códigos de error como P2202, P2204, P229F, P204F o P13DF, dependiendo del fabricante.
-
Aumento del consumo de AdBlue o, por el contrario, ausencia total de inyección.
-
Modo de emergencia o pérdida de potencia repentina.
-
En algunos casos, olor fuerte a amoníaco o gases visibles en el escape, indicativos de mala conversión química.
Estos fallos no deben ignorarse, ya que la incorrecta lectura de NOx puede desactivar la función SCR, aumentando drásticamente las emisiones del vehículo.
Procedimiento profesional para la sustitución de sensores NOx
En Autoreparaciones Sánchez, el proceso de sustitución de sensores NOx se realiza bajo un protocolo técnico que garantiza precisión, seguridad y compatibilidad electrónica:
1. Diagnosis electrónica avanzada
Antes de sustituir los sensores, se realiza una lectura completa de códigos de error con equipos de diagnosis de fabricante. Se analizan los valores de voltaje, resistencia y temperatura, determinando si el fallo proviene del sensor, del cableado o del módulo de control.
2. Desmontaje controlado del sensor
El sensor se desmonta con herramientas específicas para evitar dañar el hilo roscado o la carcasa del escape. En algunos casos, se aplica producto aflojatodo térmico para facilitar la extracción sin comprometer la rosca del catalizador.
3. Inspección de conectores y cableado
Antes de instalar el nuevo sensor, se revisan los conectores eléctricos y el arnés de comunicación CAN, asegurando que no existan sulfataciones, roturas o falsos contactos que puedan generar errores intermitentes.
4. Instalación del nuevo sensor NOx
El nuevo sensor se monta respetando el par de apriete recomendado por el fabricante, utilizando grasa dieléctrica en los contactos eléctricos para prevenir la humedad y la corrosión.
5. Reprogramación y calibración
Tras la instalación, se realiza una calibración electrónica y adaptación del sensor a la unidad de control. Este paso permite sincronizar los valores de lectura con la ECU y el módulo AdBlue, garantizando la correcta interpretación de los datos.
6. Prueba de eficiencia del sistema SCR
Finalmente, se efectúa una prueba dinámica para verificar que los niveles de NOx antes y después del catalizador sean coherentes. Se comprueba también la respuesta del sistema a distintas cargas del motor.
Causas frecuentes de fallo en los sensores NOx
Los sensores NOx están expuestos a condiciones extremas de temperatura y contaminación, lo que puede provocar su deterioro con el tiempo. Las causas más comunes son:
-
Acumulación de hollín o cristales de AdBlue en la punta del sensor.
-
Sobrecalentamiento por temperaturas excesivas del sistema de escape.
-
Condensación o humedad que daña los circuitos internos del módulo.
-
Cables deteriorados o fundidos por proximidad al catalizador.
-
Errores eléctricos o picos de tensión en la línea de comunicación CAN.
-
Envejecimiento natural tras muchos kilómetros de servicio continuo.
Cada una de estas causas requiere un tratamiento distinto. Por eso, en Autoreparaciones Sánchez, se verifica tanto el sensor como la integridad del sistema completo antes de instalar una nueva unidad.
Recomendaciones para prolongar la vida útil de los sensores NOx
Para evitar fallos prematuros en los sensores NOx y mantener el sistema SCR en condiciones óptimas, se aconseja seguir estas prácticas:
-
Utilizar siempre AdBlue de alta calidad y certificado.
-
Realizar limpiezas preventivas del sistema SCR cada cierto tiempo.
-
Evitar recorridos muy cortos con el motor frío, donde los gases no alcanzan temperatura suficiente para la reacción química.
-
Revisar periódicamente el estado de los conectores y mazos de cables.
-
No manipular ni lavar el sensor con líquidos no recomendados.
El correcto mantenimiento de estos componentes asegura que el vehículo cumpla los estándares de emisiones y conserve su rendimiento original.
Gracias a su experiencia en electrónica automotriz y diagnóstico avanzado, Autoreparaciones Sánchez se ha consolidado como taller de referencia en la sustitución y calibración de sensores NOx, trabajando con sistemas Bosch, Continental, Denso y PSA, y garantizando la fiabilidad y eficiencia del sistema SCR en vehículos diésel de última generación.
