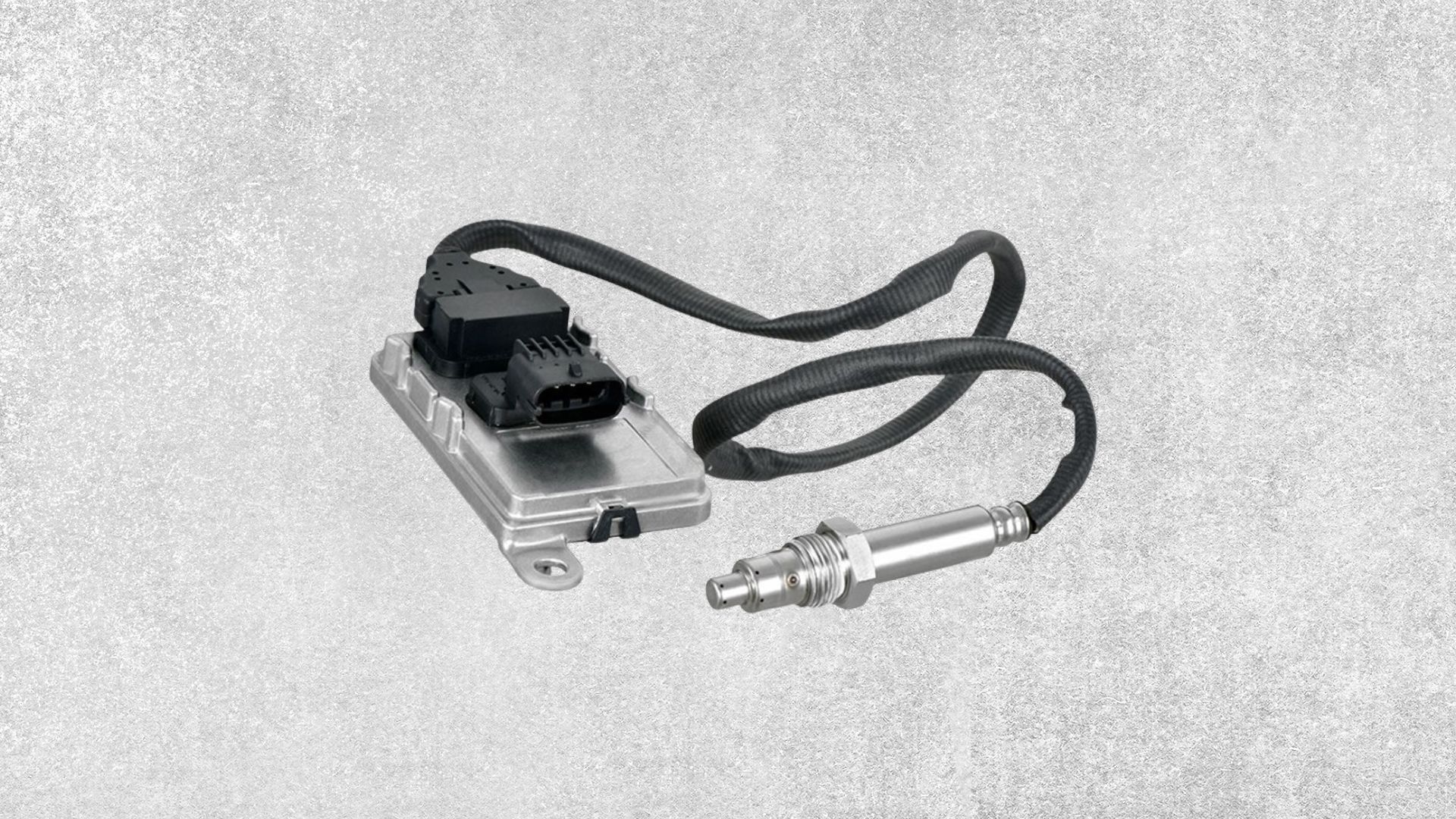

P2204 / P2205: sensor NOx aguas abajo averiado

Los códigos P2204 y P2205 hacen referencia a un fallo en el sensor de óxidos de nitrógeno (NOx) situado aguas abajo del catalizador SCR, es decir, el sensor encargado de verificar la eficacia del sistema AdBlue tras el proceso de reducción catalítica.

Estos errores se generan cuando la unidad de control del motor (ECU) detecta una señal fuera de rango, incoherente o ausente proveniente del sensor de NOx posterior, lo que impide evaluar correctamente si la inyección de urea está reduciendo los niveles de contaminación.

En Autoreparaciones Sánchez, taller especializado en diagnosis electrónica avanzada, reparación de sistemas AdBlue y sensores NOx, se diagnostican y reparan este tipo de fallos con equipamiento OEM y laboratorio electrónico propio, asegurando la recuperación total del sistema SCR (Selective Catalytic Reduction).

¿Qué significan los códigos P2204 y P2205?

• P2204 – NOx Sensor Circuit Low Input (señal baja del sensor de NOx aguas abajo)
  Indica que la tensión recibida por la ECU es inferior al rango esperado, lo que puede deberse a un fallo interno del sensor o a una caída de alimentación en su circuito.

• P2205 – NOx Sensor Circuit High Input (señal alta del sensor de NOx aguas abajo)
  Señala que la señal eléctrica medida es demasiado alta, fuera de los límites operativos, lo que puede deberse a un defecto de lectura o a interferencias en la comunicación con la ECU o la centralita SCR.

El sensor aguas abajo es el encargado de comprobar que el sistema SCR realmente está reduciendo los NOx, comparando los valores antes y después del catalizador. Si este sensor falla, la ECU no puede validar la eficiencia del sistema y puede limitar la potencia o incluso bloquear el arranque.

Causas más comunes del error P2204 / P2205

En los diagnósticos efectuados en Autoreparaciones Sánchez, las causas más habituales de estos errores son:

1. Sensor de NOx posterior defectuoso

El propio sensor puede estar dañado por envejecimiento térmico, humedad o contaminación interna. Su electrónica incorporada deja de medir correctamente los gases o envía una señal fuera de rango.

2. Cableado dañado o en mal estado

El arnés que conecta el sensor con la centralita SCR o ECU puede presentar roturas, falsos contactos o aislamiento deteriorado, provocando fluctuaciones en la señal eléctrica.

3. Conectores sulfatados o con humedad

Los conectores cercanos al escape o al depósito de AdBlue pueden sufrir oxidación o sulfatación, alterando la conductividad y provocando errores de lectura.

4. Problemas de alimentación o masa

Una tensión inestable o insuficiente, o una masa con resistencia elevada, impiden que el sensor funcione correctamente.

5. Avería en la centralita del sistema SCR

En algunos vehículos, el procesamiento de la señal del sensor de NOx se realiza dentro de la centralita del sistema AdBlue. Si los transceptores o controladores internos están dañados, pueden provocar la lectura anómala.

6. Software obsoleto o mal calibrado

Ciertas versiones del software de motor o del módulo SCR pueden presentar errores de interpretación de la señal del sensor aguas abajo.

Síntomas del fallo P2204 / P2205

• Encendido del testigo Check Engine o AdBlue.

• Mensaje “Fallo sistema anticontaminación” o “Fallo SCR”.

• Sistema AdBlue inactivo o dosificación irregular.

• Modo protección del motor (reducción de potencia).

• Imposibilidad de borrar los errores tras apagado y encendido del vehículo.

• En casos prolongados, bloqueo de arranque por fallo SCR no corregido.

Diagnóstico técnico en Autoreparaciones Sánchez

En Autoreparaciones Sánchez, el diagnóstico de los códigos P2204 / P2205 se realiza mediante un protocolo estructurado, utilizando herramientas OEM y equipamiento electrónico de laboratorio:

1. Identificación del sensor afectado

Se confirma que el sensor averiado sea el aguas abajo del catalizador SCR, verificando su referencia, ubicación y conexión a la centralita.

2. Lectura de códigos y datos en tiempo real

Se analizan los valores de concentración de NOx, temperatura del sensor y tensiones de alimentación. Si la lectura es fija, errática o fuera de rango, se confirma el fallo.

3. Verificación eléctrica

Se mide la alimentación (12 V) y la masa del sensor, así como la continuidad del cableado entre el sensor y la ECU/SCR.

4. Inspección de conectores

Se revisan los pines eléctricos en busca de corrosión o humedad, limpiando con productos dieléctricos y sellando correctamente.

5. Prueba de respuesta térmica del sensor

Se realiza una simulación en banco para comprobar la variación de señal del sensor con la temperatura y los cambios de gases simulados.

6. Análisis de la centralita SCR

Si el sensor y el cableado están en buen estado, se abre la unidad de control AdBlue para verificar los controladores de señal, reguladores de tensión y circuitos de comunicación CAN, sustituyendo los componentes dañados mediante microsoldadura de precisión.

7. Reprogramación y calibración final

Una vez corregida la avería, se actualiza el software de la ECU y del módulo SCR, recalibrando los sensores y restableciendo la gestión del sistema anticontaminación.

Códigos relacionados con P2204 / P2205

Durante el diagnóstico de estos fallos, pueden aparecer otros códigos complementarios:

• P2200 / P2201: sensor de NOx defectuoso o sin señal.

• P2202 / P2203: señal fuera de rango en sensor NOx.

• U029E: pérdida de comunicación con el sensor de NOx aguas abajo.

• U010E / U029D: fallo de comunicación con el módulo AdBlue.

• P204F / P20E8: eficiencia reducida del sistema SCR.

Estos códigos ayudan a identificar si el problema afecta solo al sensor posterior o también a la red de comunicación del sistema.

Reparación profesional en Autoreparaciones Sánchez

En Autoreparaciones Sánchez, la reparación de los fallos P2204 / P2205 se lleva a cabo con precisión técnica y equipamiento de última generación:

1. Reparación o sustitución del sensor de NOx aguas abajo.

2. Revisión y reparación electrónica de la centralita AdBlue (SCR).

3. Comprobación de cableado, conectores y alimentación eléctrica.

4. Prueba funcional en banco de simulación con control térmico.

5. Reprogramación y calibración del sistema de emisiones.

6. Validación final con diagnóstico dinámico y control de gases.

Cada reparación se certifica tras una prueba de comunicación y rendimiento en tiempo real, garantizando que el sensor de NOx posterior funcione correctamente y que el sistema SCR vuelva a operar con plena eficacia.

Un componente clave en el control del sistema SCR

El sensor de NOx aguas abajo es esencial para verificar que el sistema AdBlue está funcionando correctamente. Su fallo puede hacer que el vehículo deje de dosificar urea, aumente las emisiones y entre en modo protección o bloqueo de arranque.

En Autoreparaciones Sánchez, con sede en Sevilla, se dispone de laboratorio electrónico, bancos de prueba de sensores y software OEM, lo que permite diagnosticar, reparar y recalibrar los sistemas SCR y los sensores de NOx con total precisión.

Gracias a su amplia experiencia en reparación de centralitas, sistemas AdBlue y diagnosis avanzada, Autoreparaciones Sánchez se ha consolidado como un referente nacional en reparación de sistemas anticontaminación, ofreciendo soluciones técnicas fiables y duraderas para fallos complejos como P2204 y P2205, garantizando la correcta eficiencia del sistema SCR y el cumplimiento de las normativas de emisiones.
