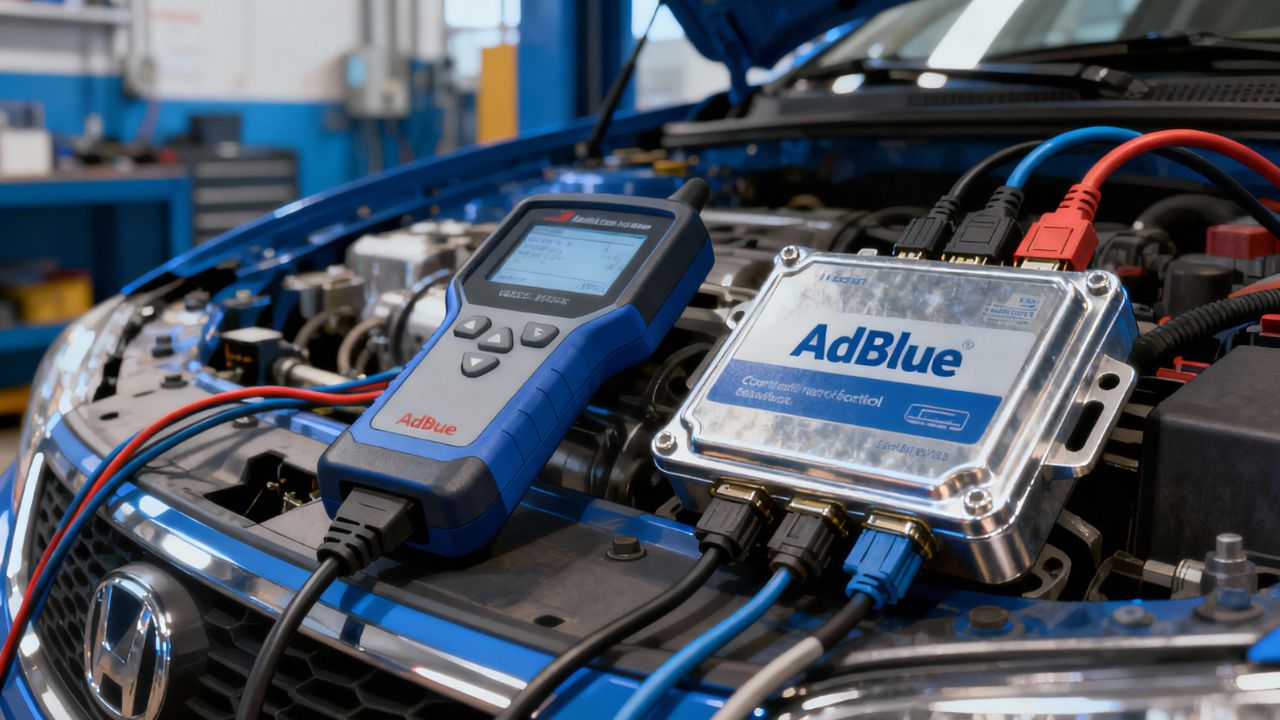

P0562 / P0563: voltaje bajo o alto detectado por la centralita AdBlue
Los códigos P0562 y P0563 indican una anomalía eléctrica en el sistema de alimentación de la centralita AdBlue (módulo SCR), provocada por una tensión fuera de los límites permitidos. Estos fallos están estrechamente relacionados con el sistema SCR (Selective Catalytic Reduction), encargado de reducir los gases NOx en los motores diésel mediante la inyección controlada de urea (AdBlue) en el escape.
Cuando la tensión de alimentación es demasiado baja (P0562) o demasiado alta (P0563)**, la unidad de control del sistema AdBlue puede interrumpir el funcionamiento del sistema de dosificación, generando mensajes como “Fallo sistema anticontaminación” o “Fallo sistema AdBlue”. En casos prolongados, el vehículo puede entrar en modo protección o incluso bloquear el arranque.
En Autoreparaciones Sánchez, especialistas en diagnosis electrónica avanzada y reparación de sistemas AdBlue, se realiza un análisis detallado de los códigos P0562 / P0563, determinando el origen exacto de la alteración eléctrica y restaurando la estabilidad del sistema.
¿Qué significan los códigos P0562 y P0563?
-
P0562 – System Voltage Low (Voltaje bajo en el sistema SCR)
La tensión de alimentación recibida por la centralita AdBlue se encuentra por debajo del rango operativo normal (generalmente inferior a 9 V). Esto puede provocar que el sistema se apague o funcione de manera irregular. -
P0563 – System Voltage High (Voltaje alto en el sistema SCR)
Se activa cuando el voltaje supera el rango permitido (normalmente superior a 16 V). Este exceso puede dañar los componentes electrónicos internos del módulo SCR, como reguladores, MOSFET o microcontroladores.
Ambos códigos reflejan problemas eléctricos que afectan directamente a la unidad de control AdBlue, y requieren una revisión completa del sistema de alimentación y gestión de tensión.
Causas más comunes de los errores P0562 / P0563
En los sistemas diagnosticados en Autoreparaciones Sánchez, las causas más frecuentes son:
1. Fallo de batería o alternador
Una batería en mal estado o un alternador con regulación incorrecta puede provocar picos de tensión o caídas bruscas que alteran la alimentación del sistema SCR.
2. Masa deficiente o cableado deteriorado
Las malas conexiones a masa o los cables sulfatados o cortados pueden generar pérdidas de voltaje que la centralita interpreta como bajo voltaje.
3. Conectores oxidados o contaminados
La exposición del sistema AdBlue a la humedad o cristales de urea puede causar oxidación en los pines del conector, generando falsos contactos o sobrecargas eléctricas.
4. Sobretensión en el sistema eléctrico del vehículo
Un regulador de alternador dañado puede enviar picos superiores a 16 V, afectando directamente a la centralita SCR y provocando el código P0563.
5. Fallo interno en la centralita AdBlue
En muchos casos, el fallo se debe a componentes electrónicos internos dañados:
-
Convertidores DC/DC inestables.
-
Reguladores de voltaje deteriorados.
-
Transistores MOSFET o diodos dañados.
Estos fallos provocan que la unidad mida una tensión incorrecta aunque la alimentación sea correcta.
6. Cortocircuito en la bomba o sensores
Un consumo excesivo de corriente en la bomba AdBlue, sensores o calentadores puede forzar el sistema eléctrico y activar el código P0562 o P0563.
7. Software del módulo SCR desactualizado
En algunos modelos, la calibración incorrecta del software puede generar detecciones falsas de bajo o alto voltaje.
Síntomas de los errores P0562 / P0563
-
Encendido del testigo Check Engine o AdBlue.
-
Mensaje “Fallo sistema anticontaminación” o “Fallo SCR”.
-
Interrupción de la inyección de AdBlue.
-
Sistema SCR inactivo o sin consumo de urea.
-
En algunos casos, bloqueo de arranque tras varios ciclos.
-
Otros códigos eléctricos asociados (P16CF, P13DF, U029D).
Diagnóstico técnico en Autoreparaciones Sánchez
En Autoreparaciones Sánchez, el diagnóstico de los códigos P0562 / P0563 se realiza mediante un procedimiento técnico estructurado para detectar el origen exacto de la anomalía eléctrica:
1. Lectura de códigos DTC y parámetros en tiempo real
Se conectan herramientas de diagnóstico OEM para analizar los valores de tensión de entrada, consumo de corriente y comunicación CAN del sistema AdBlue.
2. Medición de tensión directa
Se mide el voltaje real en el conector de la centralita SCR con el contacto puesto y durante el arranque. Si el valor difiere del esperado, se comprueban fusibles, masas y líneas de alimentación.
3. Revisión del sistema de carga
Se verifica el funcionamiento del alternador y regulador de tensión, comprobando si genera picos por encima o caídas por debajo del rango nominal (13,5–14,8 V).
4. Comprobación del cableado y conectores
Se inspeccionan los conectores y tramos de cableado entre la ECU del motor y el módulo AdBlue, detectando corrosión, humedad o cortocircuitos.
5. Evaluación de la centralita AdBlue
Si las tensiones externas son correctas, el problema reside en la unidad de control. En laboratorio, se abre la centralita y se analizan los componentes electrónicos responsables de la gestión del voltaje.
Los MOSFET, reguladores de tensión y controladores de potencia se sustituyen mediante microsoldadura de precisión.
6. Prueba funcional en banco
Una vez reparada, la unidad se conecta a un banco de simulación hidráulico y electrónico, comprobando la estabilidad del voltaje y el consumo eléctrico bajo diferentes condiciones de carga.
7. Reprogramación y calibración
Por último, se actualiza el software del módulo SCR a la versión más reciente del fabricante, recalibrando las lecturas eléctricas para asegurar un funcionamiento estable.
Códigos relacionados
Durante el diagnóstico, los errores P0562 y P0563 suelen ir acompañados de otros códigos:
-
P16CF: tensión fuera de rango en el sistema SCR.
-
P13DF / P13E3: fallo interno de la centralita AdBlue.
-
U029D: pérdida de comunicación con la unidad SCR.
-
P20E8 / P204F: presión insuficiente o baja eficiencia del sistema.
-
P207F: dosificación incorrecta de AdBlue.
Estos códigos ayudan a determinar si la avería afecta solo a la gestión eléctrica o también a la parte hidráulica del sistema.
Reparación profesional en Autoreparaciones Sánchez
En Autoreparaciones Sánchez, la reparación de los códigos P0562 / P0563 se realiza con precisión y equipamiento especializado:
-
Reparación electrónica del módulo AdBlue (sustitución de reguladores, diodos y transistores de potencia).
-
Revisión completa del cableado y conectores eléctricos.
-
Comprobación de la bomba y sensores del sistema SCR.
-
Verificación del alternador y regulación de carga del vehículo.
-
Reprogramación del software y calibración final del módulo SCR.
-
Prueba de comunicación y estabilidad eléctrica en banco de pruebas.
Cada unidad reparada se valida bajo condiciones reales de trabajo, asegurando una tensión estable y segura en todo el sistema.
Un fallo eléctrico que no debe subestimarse
Los errores P0562 y P0563 pueden parecer simples, pero suelen ocultar daños eléctricos o electrónicos serios que, si no se corrigen, pueden acabar afectando al módulo SCR o incluso a la ECU del motor.
En Autoreparaciones Sánchez, con sede en Sevilla, se dispone de laboratorio electrónico, banco de pruebas y software OEM, lo que permite diagnosticar, reparar y recalibrar el sistema AdBlue con precisión y fiabilidad.
Gracias a su experiencia en sistemas SCR y electrónica automotriz, Autoreparaciones Sánchez es referente nacional en la reparación de centralitas AdBlue, garantizando la resolución completa de fallos eléctricos como P0562 y P0563, y el restablecimiento pleno del sistema anticontaminación del vehículo.
