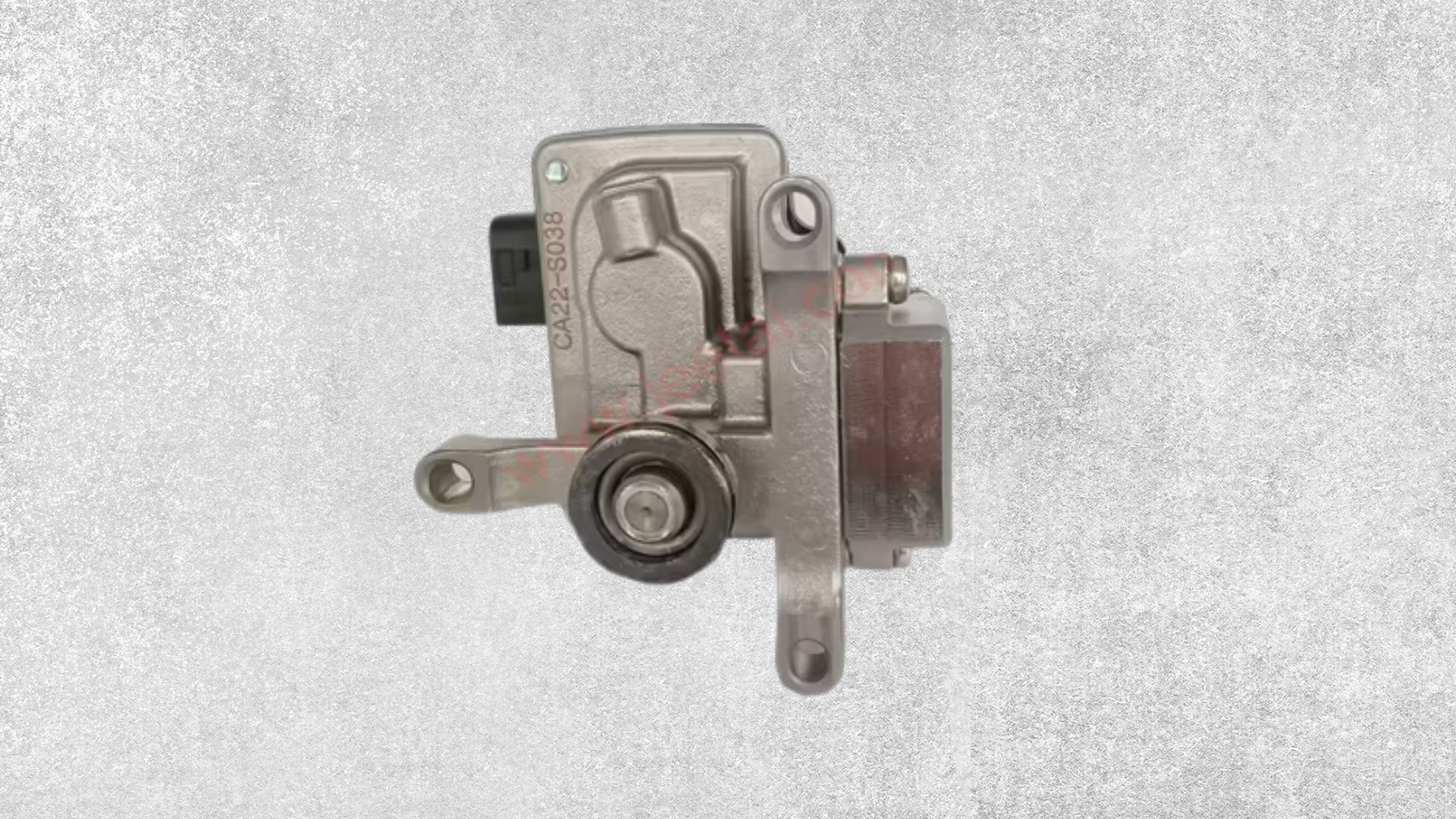

Módulo de dosificación
El módulo de dosificación AdBlue, también conocido como inyector SCR, es el componente encargado de introducir con precisión la cantidad exacta de aditivo en el sistema de escape. Su papel es crucial dentro del sistema SCR (Selective Catalytic Reduction), ya que de su correcto funcionamiento depende que el vehículo reduzca eficazmente las emisiones de óxidos de nitrógeno (NOx) y cumpla con las normativas medioambientales actuales.
A pesar de su pequeño tamaño, este módulo combina tecnología electrónica e hidráulica de alta precisión, capaz de soportar altas temperaturas, presión constante y exposición continua a los gases del escape. Por ello, requiere un mantenimiento especializado y diagnóstico profesional cuando aparecen fallos como los códigos P204F, P207F o P13DF, que indican problemas en la dosificación del AdBlue.
En Autoreparaciones Sánchez, taller experto en reparación de sistemas SCR y diagnosis electrónica avanzada, se lleva a cabo la limpieza, comprobación y calibración del módulo de dosificación, restaurando su rendimiento original sin sustituir piezas innecesarias.
Cómo funciona el módulo de dosificación
El principio de funcionamiento del sistema SCR es químico, pero su control es totalmente electrónico. La unidad de control del AdBlue (ECU SCR) recibe los datos de los sensores de NOx, temperatura y presión, y calcula en tiempo real la cantidad de AdBlue que debe inyectarse.
Esa orden se envía al módulo de dosificación, que pulveriza el fluido dentro del conducto de escape mediante un inyector piezoeléctrico o electromagnético. La pulverización debe ser extremadamente fina para favorecer la evaporación instantánea del AdBlue y la correcta reacción en el catalizador.
Para lograrlo, el módulo trabaja con una presión controlada entre 4 y 6 bar, gestionada por la bomba del sistema, y con una frecuencia de inyección modulada por la ECU.
Fallos más habituales en el módulo de dosificación
Debido a las condiciones extremas en las que opera —temperatura, humedad y cristales de urea—, el módulo de dosificación puede presentar diversas averías que afectan su funcionamiento:
1. Obstrucción por cristales de urea
Cuando el vehículo pasa largos periodos sin uso o se emplea AdBlue degradado, el fluido se cristaliza, bloqueando el orificio de inyección. Esto genera errores como P207F o “Sistema anticontaminación defectuoso”.
2. Fugas en el cuerpo del inyector
Las variaciones térmicas pueden provocar microfisuras en la carcasa o en las juntas, lo que altera la presión interna y provoca un funcionamiento irregular.
3. Fallo eléctrico o electrónico
El inyector incorpora un solenoide controlado electrónicamente. Una avería en el bobinado o en el conector puede impedir su apertura, provocando que el sistema deje de inyectar AdBlue.
4. Dosificación errónea
Incluso cuando el módulo funciona, la acumulación de residuos o deformación del orificio de salida puede alterar el patrón de pulverización, reduciendo la eficiencia del catalizador.
Diagnóstico técnico en Autoreparaciones Sánchez
El diagnóstico de este componente requiere herramientas de análisis hidráulico y electrónico, ya que intervienen tanto variables mecánicas como eléctricas. En Autoreparaciones Sánchez, el proceso se realiza de manera exhaustiva:
Análisis de presión y caudal
Se conecta el sistema a un banco de pruebas hidráulico para verificar que la bomba mantiene la presión estable y que el módulo de dosificación responde correctamente a las señales de apertura y cierre.
Comprobación de activación eléctrica
Mediante un osciloscopio y equipo de diagnosis oficial, se analiza la señal enviada por la ECU al inyector y la respuesta eléctrica del solenoide. Cualquier desviación o irregularidad indica un fallo en el módulo o en el cableado.
Inspección visual y limpieza del inyector
El módulo se desmonta cuidadosamente y se limpia con productos específicos para AdBlue, capaces de disolver cristales de urea sin dañar las juntas ni los plásticos. En casos de obstrucción severa, se emplea ultrasonidos para liberar el orificio de inyección.
Verificación de estanqueidad y calibración final
Después de la limpieza o reparación, el módulo se somete a una prueba de estanqueidad y calibración, comprobando que la pulverización sea uniforme y que la ECU reconozca los valores de presión y caudal dentro del rango correcto.
Códigos de error relacionados con el módulo de dosificación
El mal funcionamiento de este componente puede generar distintos DTC (Diagnostic Trouble Codes), entre los más comunes:
-
P204F – Eficiencia reducida del sistema SCR.
-
P207F – Fallo en la dosificación o flujo insuficiente de AdBlue.
-
P13DF – Error general del sistema de reducción catalítica.
-
U029D – Pérdida de comunicación entre la ECU y el módulo AdBlue.
Estos errores no deben interpretarse de forma aislada. Un diagnóstico completo permite determinar si la avería está en el módulo, en la bomba o en la ECU.
Recomendaciones para evitar fallos en el sistema de dosificación
Para garantizar una larga vida útil del módulo y del sistema SCR en general, es recomendable seguir algunas pautas básicas:
-
Usar AdBlue certificado, sin mezclar diferentes lotes o marcas.
-
Evitar que el vehículo permanezca largos periodos sin uso con el depósito lleno.
-
No rellenar el depósito con el motor en marcha.
-
Realizar una limpieza preventiva del sistema cada cierto tiempo, especialmente en climas calurosos.
-
Revisar las mangueras y los conectores eléctricos durante cada mantenimiento general.
La prevención es especialmente importante en zonas con altas temperaturas, donde la cristalización del AdBlue es más común.
La importancia de un taller con experiencia en sistemas SCR
El módulo de dosificación es un componente de alta precisión. Cualquier manipulación inadecuada puede alterar la calibración del sistema y generar nuevos fallos. Por eso, solo un taller con equipos de diagnosis, bancos de presión y conocimiento electrónico avanzado puede garantizar una reparación fiable.
Autoreparaciones Sánchez, con sede en Sevilla, cuenta con una amplia trayectoria en reparación de sistemas AdBlue, diagnóstico de inyectores SCR y calibración de módulos de dosificación, trabajando con vehículos de grupos PSA, Volkswagen, Mercedes, Renault y BMW, entre otros.
Gracias a su enfoque técnico y su experiencia práctica, cada reparación devuelve al sistema su eficiencia original, asegurando que el vehículo cumpla con las normativas de emisiones y mantenga el rendimiento óptimo del motor diésel.
El módulo de dosificación, aunque discreto, es el punto exacto donde la tecnología, la electrónica y la química se encuentran, y en Autoreparaciones Sánchez saben cómo devolverle toda su precisión y fiabilidad.
