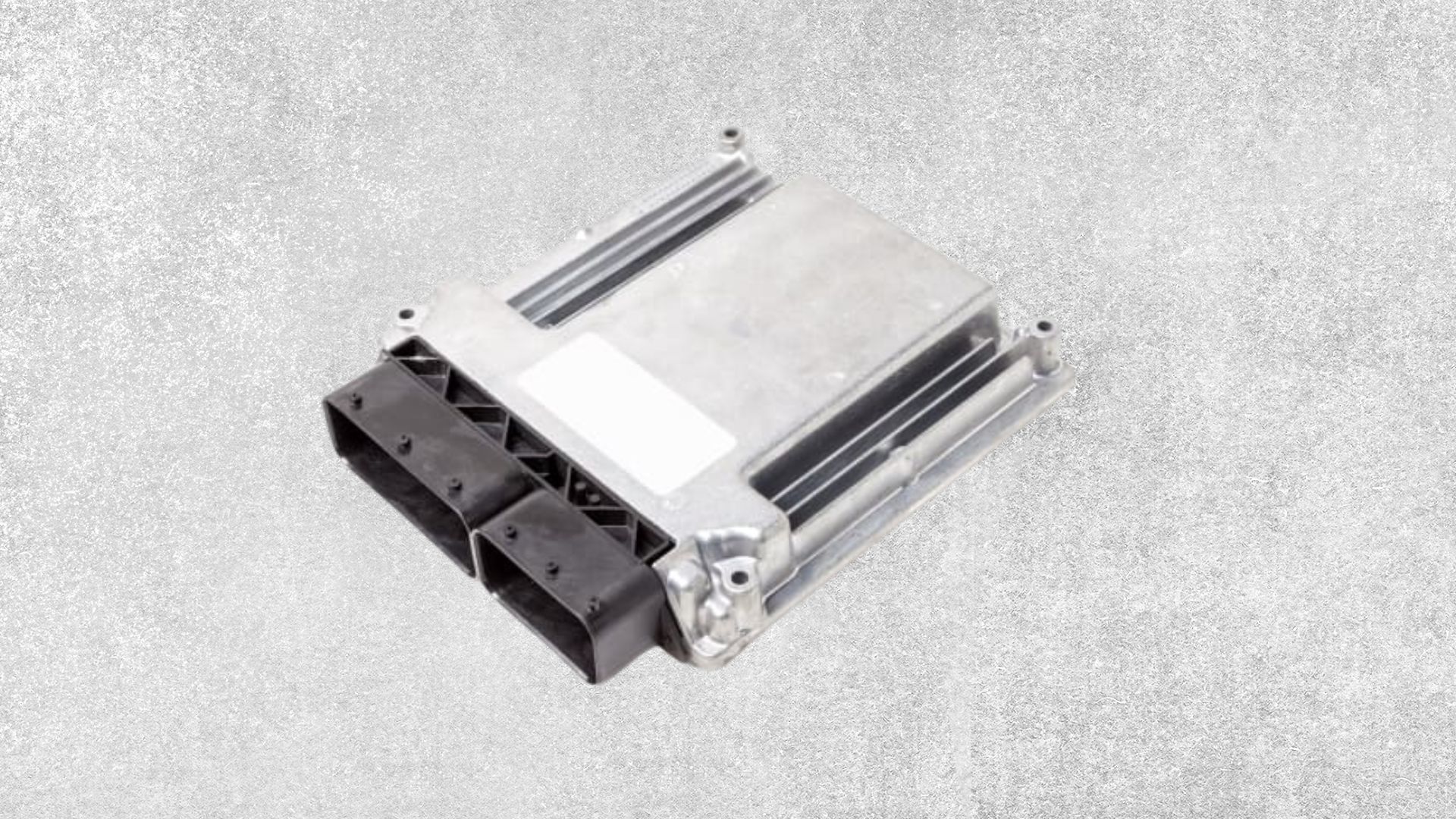

ECU / unidad de control del sistema SCR
Detrás del funcionamiento silencioso del sistema de reducción catalítica selectiva —más conocido como SCR (Selective Catalytic Reduction)— se encuentra un componente electrónico que coordina cada parte del proceso: la ECU o unidad de control del sistema AdBlue. Este módulo es el cerebro del sistema anticontaminación en los motores diésel modernos y su papel resulta decisivo para mantener las emisiones dentro de los límites legales.
En Autoreparaciones Sánchez, taller especializado en electrónica automotriz y sistemas SCR, se realizan diagnósticos y reparaciones de ECU AdBlue de distintos fabricantes como Bosch, Continental, PSA, Denso o Siemens, abordando desde fallos de comunicación hasta reprogramaciones completas tras averías en el sistema.
Qué hace exactamente la ECU del sistema SCR
La unidad de control AdBlue regula la inyección precisa de urea en el escape para que el catalizador convierta los óxidos de nitrógeno (NOx) en nitrógeno y vapor de agua. Para ello, recibe información constante de otros componentes:
-
Sensores de NOx (antes y después del catalizador).
-
Sensor de temperatura de gases de escape.
-
Sensor de presión del sistema AdBlue.
-
Módulo de la bomba y del depósito.
-
ECU principal del motor.
Con estos datos, la ECU calcula cuánta cantidad de AdBlue debe dosificarse según el régimen, la carga y la temperatura del motor. Todo este proceso ocurre en milisegundos, garantizando una reducción óptima de emisiones sin afectar el rendimiento del vehículo.
Fallos más frecuentes en la unidad de control SCR
Al ser un módulo electrónico que trabaja en condiciones de calor, vibración y humedad, la ECU AdBlue puede sufrir diferentes tipos de averías. En la experiencia de Autoreparaciones Sánchez, las más comunes son:
1. Fallos de comunicación (U029D, U029E)
Indican que la ECU del sistema SCR ha perdido conexión con la unidad del motor. Suelen deberse a daños internos en el circuito de comunicación CAN o a picos de tensión.
2. Códigos de error de presión y caudal (P20E8, P204F)
Estos errores aparecen cuando la ECU no recibe lecturas coherentes de la bomba o del sensor de presión, generando una respuesta incorrecta en la dosificación.
3. Software dañado o desincronización
En ocasiones, una actualización interrumpida o una descarga eléctrica puede corromper los datos de la memoria interna, impidiendo que la unidad reconozca la bomba o los sensores.
4. Fallos por humedad o sulfatación
La ubicación del módulo, cerca del depósito de AdBlue, lo expone a condensación y humedad, que deterioran la placa electrónica y provocan cortocircuitos.
5. Bloqueo del sistema y arranque restringido
Cuando la ECU detecta fallos graves, ordena al motor limitar la potencia o impedir el arranque, medida de seguridad que solo puede revertirse mediante reprogramación y calibración.
Diagnóstico profesional del módulo de control SCR
El diagnóstico de una ECU AdBlue requiere equipos de diagnóstico específicos y personal con experiencia en electrónica de vehículos diésel. En Autoreparaciones Sánchez, el procedimiento se realiza de la siguiente forma:
Diagnosis inicial
Se conectan herramientas de fabricante para leer todos los códigos DTC activos y pasivos. Se analizan las comunicaciones entre el módulo AdBlue, la ECU principal, los sensores NOx y la bomba.
Medición de señales y voltajes
Se verifican las tensiones de alimentación, masas y líneas CAN. Si existen caídas de voltaje o ruidos eléctricos, se localizan en el mazo de cables o en la propia unidad.
Prueba de simulación en banco
El módulo se somete a un entorno de prueba donde se simula el funcionamiento real del sistema SCR. Esto permite comprobar la activación de la bomba, la respuesta del sensor y la lectura de presión sin necesidad de desmontar todo el sistema del vehículo.
Verificación de firmware
Se analiza la versión del software interno de la ECU. Si está corrupta o desactualizada, se extrae y se reemplaza por una versión limpia y validada del fabricante, sincronizándola de nuevo con la ECU principal.
Proceso de reparación y reprogramación de la ECU SCR
Cuando se confirma la avería, la unidad se repara mediante un proceso técnico que combina electrónica avanzada y calibración específica:
-
Apertura controlada del módulo. Se limpia la placa con productos dieléctricos para eliminar restos de humedad o corrosión.
-
Sustitución de componentes dañados. Se reemplazan microchips, transistores MOSFET o controladores CAN que presenten fallos.
-
Reprogramación del firmware. Se reinstala el software original del fabricante, corrigiendo errores en la memoria y restaurando la comunicación con el motor.
-
Calibración y sincronización final. Se adaptan los parámetros de presión y caudal para que el sistema reconozca nuevamente la bomba, los sensores y el inyector.
-
Prueba en banco y validación. Se simulan arranques y ciclos de trabajo para confirmar que la unidad responde correctamente bajo distintas condiciones.
Cómo identificar un fallo en la unidad de control SCR
Algunos síntomas ayudan a detectar si el problema del sistema AdBlue proviene de la ECU y no de otro componente:
-
Mensajes en el cuadro: “Fallo sistema anticontaminación” o “Arranque no posible en XXX km”.
-
Ausencia total de activación de la bomba, a pesar de tener tensión.
-
Errores persistentes de comunicación o presión, incluso tras sustituir sensores o limpiar el sistema.
-
Fallo de lectura de los sensores NOx o del inyector SCR.
-
Limitación de potencia o bloqueo de arranque sin causa mecánica aparente.
Ante estos síntomas, lo recomendable es realizar una diagnosis completa antes de sustituir cualquier componente.
Mantenimiento y prevención de averías electrónicas
Aunque la ECU del sistema SCR es un componente sellado, ciertos hábitos pueden ayudar a prolongar su vida útil:
-
Evitar el uso de AdBlue contaminado o de baja calidad, que genera humedad y cristales.
-
No rellenar el depósito con el motor encendido.
-
Revisar periódicamente los conectores y mazos de cables.
-
Mantener el sistema limpio y sin fugas, para evitar condensación en la zona del módulo.
-
Realizar una diagnosis preventiva durante los mantenimientos programados.
Referente en reparación de unidades SCR en Sevilla
En Autoreparaciones Sánchez, se han reparado y reprogramado cientos de unidades de control SCR pertenecientes a vehículos PSA, Volkswagen, Mercedes-Benz, BMW y Renault, utilizando procedimientos validados y equipos de diagnóstico oficiales.
Cada intervención incluye la revisión del sistema completo, la restauración de la comunicación entre módulos y una prueba en banco certificada que garantiza el correcto funcionamiento antes de la entrega.
El conocimiento profundo de la electrónica del sistema AdBlue, junto con la experiencia práctica en diagnosis avanzada, convierten a Autoreparaciones Sánchez en un referente nacional en reparación de ECU y módulos SCR, ofreciendo soluciones técnicas reales a uno de los sistemas más sofisticados del motor diésel moderno.
