Reprogramación de centralita en Córdoba

La reprogramación de la centralita del motor es una intervención técnica que afecta directamente a la lógica de funcionamiento del vehículo. En los automóviles actuales, la ECU (Engine Control Unit) no solo controla la inyección y la presión de sobrealimentación, sino que gestiona el par motor, coordina sistemas anticontaminación, interactúa con la transmisión y supervisa parámetros térmicos en tiempo real.

En Córdoba, donde las temperaturas estivales pueden ser elevadas y el uso del vehículo combina trayectos urbanos con recorridos interurbanos prolongados, la gestión térmica y la coherencia electrónica adquieren una relevancia especial. Una modificación del software debe realizarse con criterio técnico, entendiendo la arquitectura interna del sistema y respetando los límites mecánicos del conjunto.



Fundamentos técnicos de la reprogramación electrónica del motor

Arquitectura interna de la ECU y estructura del software

Las centralitas modernas, como Bosch EDC16, EDC17, MED17, MD1 o MG1, integran:

• Microcontrolador automotriz de alto rendimiento

• Memoria Flash donde se almacenan mapas y programa

• Memoria EEPROM para datos adaptativos

• Drivers de potencia para inyectores y actuadores

• Sistemas de verificación de integridad (checksums y firmas digitales)

El eje central de la gestión electrónica es el cálculo de par motor. La posición del acelerador no ordena directamente más combustible, sino que solicita un determinado nivel de par. A partir de ahí, la ECU consulta múltiples mapas y limitadores antes de autorizar la inyección y la presión de turbo correspondientes.

Modificar la cartografía implica intervenir sobre matrices tridimensionales que relacionan régimen, carga y valor de salida. Estos mapas están interconectados; alterar uno sin revisar el resto genera incoherencias internas que pueden provocar fallos de plausibilidad.

En Autoreparaciones Sánchez se analiza el archivo original completo antes de cualquier intervención, identificando la versión de software y la estructura real de la calibración.

Funcionamiento del sistema de gestión de par

El proceso de cálculo interno parte de la lectura simultánea de sensores como:

• MAF o cálculo volumétrico de aire

• MAP (presión en colector)

• Temperatura de aire de admisión

• Temperatura de refrigerante

• Régimen del motor

• Presión de rail en sistemas common rail

• Posición del pedal

Con estos datos, la ECU determina:

• Par solicitado

• Par máximo permitido

• Estrategia de inyección

• Objetivo de presión de sobrealimentación

• Estrategias de control de emisiones

Existen múltiples limitadores que actúan en cascada:

• Limitador estructural de par

• Limitadores por marcha

• Limitadores por temperatura

• Limitadores por protección de transmisión

• Limitadores por presión de turbo

Una reprogramación coherente debe mantener equilibrio entre estos elementos.

Diferencia entre modificación superficial y calibración técnica

Una intervención básica suele consistir en aumentar presión de turbo y duración de inyección sin revisar mapas secundarios. Esto puede generar:

• Humo excesivo en motores diésel

• Picos de presión inestables

• Incremento excesivo de temperatura de gases

• Activación de modo emergencia

Una calibración técnica real exige:

• Identificación completa de mapas vinculados

• Ajuste proporcional de limitadores

• Revisión de estrategias térmicas

• Comprobación de integridad del archivo

Gestión térmica en condiciones reales de uso

En Córdoba, donde el calor ambiental puede elevar significativamente la temperatura del aire de admisión y del sistema de refrigeración, la gestión térmica adquiere especial relevancia.

La ECU dispone de mapas que reducen el par cuando se superan determinados umbrales de:

• Temperatura de aceite

• Temperatura de refrigerante

• Temperatura de gases de escape

• Temperatura de aire de admisión

Eliminar o alterar estas protecciones puede provocar estrés térmico acumulativo, manifestándose con el tiempo en:

• Degradación prematura del turbo

• Mayor frecuencia de regeneraciones del DPF

• Incremento del consumo de aceite

Relación con sistemas anticontaminación

Los motores Euro 5 y Euro 6 integran sistemas como:

• Filtro de partículas (DPF)

• Sistema SCR con AdBlue

• Válvula EGR

• Sensores NOx

Modificar la gestión de inyección sin considerar la estrategia de regeneración puede alterar el equilibrio del sistema anticontaminación.

Antes de cualquier intervención es imprescindible verificar:

• Saturación del DPF

• Funcionamiento correcto del SCR

• Historial de regeneraciones

• Valores de presión diferencial

Reprogramar un motor con problemas previos en estos sistemas no soluciona la causa, sino que puede agravarla.

Averías asociadas a reprogramaciones incorrectas

Entre los fallos más habituales se encuentran:

• Códigos por presión de turbo fuera de rango

• Fallos de plausibilidad de par

• Vibraciones en carga media

• Desgaste acelerado del embrague o convertidor

Es importante diferenciar entre:

• Fallo puntual por mapa mal escalado

• Degradación progresiva por sobreexigencia mantenida

El segundo caso puede tardar meses en manifestarse.

Diagnóstico electrónico previo

Antes de modificar la cartografía se realiza una evaluación completa que incluye:

• Lectura de códigos presentes y almacenados

• Análisis de presión de turbo solicitada y real

• Evaluación de correcciones de inyectores

• Comprobación de presión de rail

• Control de temperaturas bajo carga

La reprogramación no debe emplearse para compensar defectos mecánicos como:

• Fugas en sistema de admisión

• Geometría variable gripada

• Inyectores con desviaciones excesivas

Proceso técnico de intervención

El procedimiento profesional incluye:

• Lectura íntegra del archivo original

• Copia de seguridad

• Identificación de software y hardware

• Modificación estructurada

• Recalculo de checksums

• Escritura segura

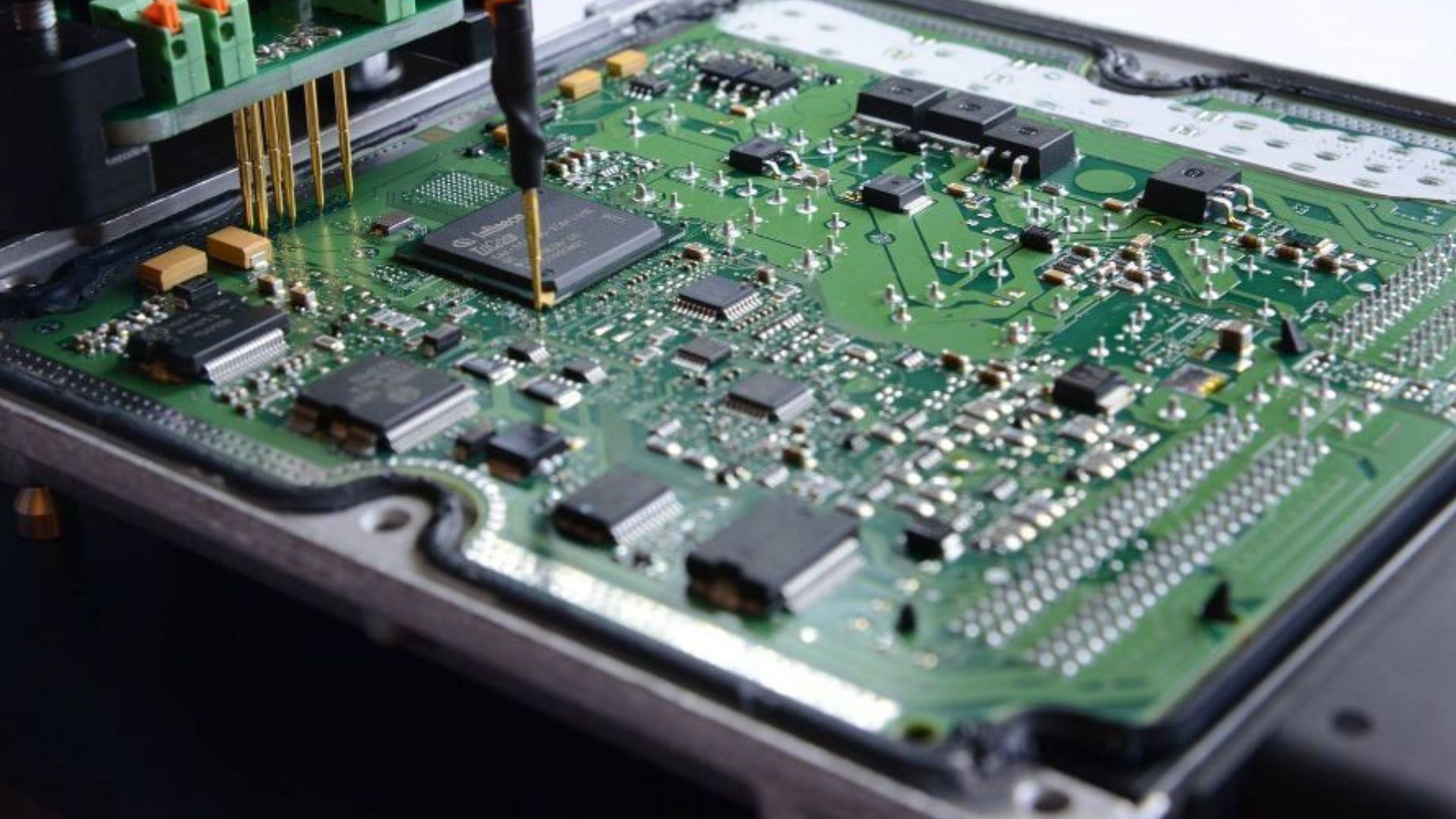

En unidades con protección avanzada puede ser necesario trabajo en banco para acceso completo a la memoria.

Interacción con transmisiones automáticas

En vehículos equipados con DSG, convertidor de par o cajas robotizadas, la ECU del motor comunica constantemente el par calculado a la unidad de transmisión.

Si el mapa de par no está correctamente escalado pueden producirse:

• Cambios bruscos

• Deslizamientos

• Reducción automática de potencia

• Fallos de plausibilidad entre módulos

La coherencia entre mapas de par y estrategia de transmisión es fundamental para mantener estabilidad.

Verificación posterior a la reprogramación

Tras la escritura del archivo modificado se realizan comprobaciones dinámicas en diferentes escenarios:

• Carga parcial

• Plena carga

• Recuperaciones

• Funcionamiento en caliente

Se verifica que:

• La presión de turbo sea estable

• Las temperaturas se mantengan dentro de margen

• No existan errores almacenados

La estabilidad a medio plazo depende de que la modificación respete tanto los límites mecánicos como la lógica interna del software.

Control de presión de rail y estabilidad del sistema de inyección

En motores diésel common rail, el aumento de par suele ir acompañado de un ajuste en la presión de combustible. Sin embargo, la presión de rail no puede modificarse de forma aislada. Deben revisarse simultáneamente:

• Mapas de duración de inyección

• Limitadores por temperatura de combustible

• Compensaciones por tensión de batería

• Correcciones por altitud y densidad del aire

Una presión excesiva en bajas revoluciones puede generar esfuerzos innecesarios en la bomba de alta presión y en los inyectores. Los síntomas no siempre aparecen de inmediato; en muchos casos se manifiestan como:

• Desviaciones crecientes en las correcciones de inyectores

• Ruido de combustión más áspero bajo carga

• Incremento leve pero constante del consumo

El análisis en tiempo real permite comprobar si la presión solicitada y la real se mantienen alineadas dentro de márgenes estables, evitando picos o caídas bruscas que indiquen sobrecarga del sistema.

Gestión de sobrealimentación y control PID del turbo

El control de la presión de turbo no depende únicamente de un valor objetivo. La ECU utiliza un sistema de regulación PID (Proporcional–Integral–Derivativo) que ajusta en milisegundos la posición de la geometría variable o la válvula de descarga.

Cuando la reprogramación incrementa la presión sin recalibrar los parámetros de control, pueden aparecer:

• Oscilaciones de presión en zona media

• Sobrepresiones momentáneas

• Retraso en la estabilización del soplado

• Entrada en modo protección tras aceleraciones repetidas

En climas cálidos como el de Córdoba, el aire menos denso obliga al sistema a trabajar con mayor esfuerzo para alcanzar el mismo objetivo de carga, lo que hace aún más importante respetar márgenes de seguridad térmica y mecánica.

Interacción con el sistema de control de estabilidad y tracción

El aumento de par influye directamente en la intervención de sistemas como:

• Control de estabilidad (ESP)

• Control de tracción (ASR)

• Gestión electrónica de frenado

Si la curva de par es excesivamente brusca en bajas revoluciones, el sistema de tracción puede intervenir de forma frecuente, reduciendo potencia de manera intermitente. Esta situación no siempre genera códigos de error, pero sí puede percibirse como una entrega irregular.

Una calibración equilibrada prioriza progresividad antes que cifras máximas, asegurando que la electrónica del vehículo mantenga coordinación entre módulos.

Adaptaciones electrónicas tras la escritura del archivo

Después de cargar el nuevo software, la ECU puede requerir un proceso de readaptación interna. Entre los procedimientos habituales se encuentran:

• Reaprendizaje de mariposa en motores gasolina

• Inicialización de actuador de turbo

• Reseteo de valores autoadaptativos de combustible

• Sincronización de parámetros de ralentí

Omitir estos pasos puede generar pequeñas oscilaciones en frío o inestabilidad inicial que desaparece una vez completado el ciclo adaptativo.

Evaluación de estabilidad en uso prolongado

La comprobación final no se limita a una prueba puntual. Se evalúa el comportamiento en condiciones reales como:

• Conducción sostenida en autovía

• Aceleraciones progresivas en marchas largas

• Funcionamiento con temperaturas elevadas

• Transiciones frecuentes entre carga parcial y plena

Se monitorizan variables clave como:

• Temperatura de aceite

• Temperatura de gases

• Presión de turbo

• Presión de rail

• Correcciones de mezcla

La estabilidad del conjunto depende de que todas estas variables mantengan coherencia bajo diferentes escenarios de uso.

Diferencia entre fallo inmediato y desgaste progresivo

Es importante distinguir entre una reprogramación que provoca un error inmediato y otra que, sin generar códigos, incrementa el estrés mecánico de forma continuada.

El fallo inmediato suele deberse a:

• Mapa mal escalado

• Limitadores incoherentes

• Checksum incorrecto

La degradación progresiva, en cambio, puede manifestarse meses después mediante:

• Mayor frecuencia de regeneraciones del DPF

• Desgaste prematuro del turbo

• Incremento del consumo de lubricante

• Pérdida de linealidad en la entrega de potencia

El análisis técnico estructurado y la comprensión integral del sistema electrónico son esenciales para garantizar que la intervención mantenga coherencia, estabilidad y fiabilidad en el tiempo.
