Reparación transfer Toyota RAV4 en Lugo
La provincia de Lugo, con su clima atlántico de lluvia constante, sus carreteras húmedas entre montes verdes y sus caminos rurales que enlazan aldeas dispersas, es un escenario que exige lo mejor de cualquier sistema de tracción total. El Toyota RAV4 responde bien a ese entorno, y por eso abundan en la provincia, desde la capital amurallada hasta la costa de A Mariña, pasando por las sierras de Os Ancares y O Courel. Sus propietarios lo eligen para moverse con seguridad sobre firme mojado, para acceder a las explotaciones ganaderas por pistas embarradas y para afrontar la niebla y el hielo de las mañanas de invierno. Cuando el sistema que lleva la fuerza al eje trasero empieza a fallar, esa confianza se resquebraja, y conviene acudir a un taller que domine la mecánica y la electrónica del modelo.
Autoreparaciones Sánchez es un taller con sede en Sevilla, especializado en la reparación de sistemas de transmisión y transfer AWD, y el RAV4 constituye una parte importante de nuestra actividad. Reparar el conjunto que anima el eje trasero de este modelo no es un trabajo genérico: bajo su carrocería conviven soluciones técnicas muy distintas según la versión y el año, y tratarlas todas del mismo modo lleva a errores de diagnóstico y a reparaciones incompletas. Nuestra manera de proceder parte siempre de identificar con precisión qué arquitectura de tracción monta el vehículo antes de plantear cualquier intervención.
Que nuestro taller esté en Andalucía no supone ninguna dificultad para el cliente lucense. Organizamos la recogida del RAV4 en la localidad que resulte más práctica, ya sea en la capital, en Monforte de Lemos, en Viveiro o en cualquier municipio del interior o de la costa, lo trasladamos a Sevilla, realizamos la reparación y lo devolvemos con la garantía oficial de doce meses que aplicamos a todos nuestros trabajos. Con cobertura completa en Andalucía y envíos a toda España, la distancia entre el norte gallego y el sur se resuelve mediante una logística cómoda que libera al propietario de cualquier preocupación añadida.
El sistema de tracción del RAV4 explicado desde la reparación
Reparar bien exige comprender qué hay debajo del vehículo, y el RAV4 obliga a hacerlo con detenimiento porque no monta un único sistema de tracción total. A lo largo de sus generaciones, Toyota ha recurrido a tres soluciones diferentes para mover el eje trasero, y cada una envejece y se avería a su manera. Saber cuál equipa el coche es imprescindible para no sustituir piezas sanas ni pasar por alto la avería real. En Lugo circulan ejemplares de las tres configuraciones, y en el taller las abordamos con protocolos adaptados a cada caso.
El acoplamiento electromagnético del Dynamic Torque Control AWD
Las versiones de gasolina de acceso a la tracción total del RAV4 montan el sistema Dynamic Torque Control AWD. Su funcionamiento parte de un motor que impulsa de forma permanente el eje delantero y que solo deriva par al trasero cuando la conducción lo demanda. El elemento clave es un acoplamiento electromagnético situado justo delante del diferencial trasero. En su interior, un paquete de discos se comprime por la acción del campo magnético de una bobina, sin necesidad de circuito hidráulico. Una unidad de control electrónico específica de la tracción calcula en milésimas de segundo cuánto par enviar atrás, hasta acercarse a un reparto equilibrado, a partir de las velocidades de rueda, el ángulo de dirección, la posición del acelerador y las fuerzas laterales.
El punto débil de este conjunto es el aceite que lubrica y refrigera los discos, un fluido que se degrada con el uso continuado. En Lugo ese uso es intenso: el firme mojado obliga al sistema a intervenir con frecuencia, y las pistas embarradas hacia las explotaciones ganaderas o las rampas de las sierras someten al acoplamiento a un trabajo constante. Cuando el aceite pierde propiedades, los discos patinan y se recalientan, y el sistema, para protegerse, reduce o corta el par trasero y enciende el testigo. A ello se suman el desgaste del actuador electromagnético y las lecturas incorrectas del sensor de temperatura. En el taller desmontamos el conjunto, evaluamos los discos, renovamos el aceite específico homologado y comprobamos la bobina y el actuador para devolver al sistema su respuesta de origen.
El Dynamic Torque Vectoring AWD con desconexión del cardán
Las versiones de gasolina más capaces de la generación XA50 incorporan el Dynamic Torque Vectoring AWD, que reparte el par entre ejes y, además, entre las dos ruedas traseras mediante embragues independientes que mejoran el aplomo en curva. Su rasgo más ingenioso es la desconexión del árbol de transmisión: cuando la tracción trasera no aporta nada, dos acoplamientos de dientes, los dog clutches, situados uno en la unidad de transferencia y otro en el diferencial trasero, se abren y detienen el giro del cardán. El coche circula entonces como un tracción delantera, reduciendo rozamientos y consumo sin que el conductor perciba diferencia.
Esa sofisticación, tan eficaz en carretera, plantea retos en el taller. Los dog clutches acaparan buena parte de las averías: si el engrane se atasca o el sincronismo electrónico se descuadra, el eje trasero no reconecta, se oyen chasquidos metálicos en el momento del acoplamiento y se enciende el aviso de AWD. También pueden aparecer vibraciones cuando el cardán, sus crucetas o los rodamientos que lo sostienen se resienten tras numerosos ciclos de conexión y desconexión. En Autoreparaciones Sánchez inspeccionamos ambos dog clutches, el actuador que los mueve, el árbol completo y la lógica de la ECU que coordina las maniobras, porque un fallo en cualquiera de esos puntos deja al conductor lucense circulando solo con tracción delantera precisamente cuando el firme resbaladizo o el hielo reclaman las cuatro ruedas.
El E-Four eléctrico de las versiones híbridas
La gama híbrida del RAV4, en sus variantes HEV y PHEV, prescinde por completo del cardán. Su tracción trasera depende del sistema E-Four, en el que un motor eléctrico independiente montado sobre el eje trasero mueve directamente esas ruedas sin ninguna conexión mecánica con el propulsor delantero. Desaparecen el árbol de transmisión, la caja de transferencia y el acoplamiento electromagnético, reemplazados por cableado de alta tensión y electrónica de potencia. En las versiones enchufables, ese motor trasero gana potencia y ofrece un empuje considerable, muy útil en los arranques sobre asfalto mojado tan frecuentes en el clima atlántico lucense.
La reparación del E-Four exige competencias distintas. Atendemos al motor eléctrico trasero, a su reductora y al aceite que la lubrica, al inversor que gobierna ese motor, al cableado de alto voltaje, a los sensores de posición y velocidad y a los rodamientos del conjunto. Un zumbido que crece con la velocidad, una tracción trasera perezosa sobre firme deslizante o un aviso combinado de híbrido y AWD suelen delatar problemas en este bloque. Trabajar con alta tensión requiere procedimientos de seguridad estrictos y herramienta homologada, algo que un taller no especializado tiende a pasar por alto y que para nosotros resulta innegociable.
Los síntomas que anuncian una avería de transmisión
Al margen de la tecnología concreta, hay señales comunes a todas las variantes que no conviene ignorar. El testigo de AWD o 4WD encendido, el mensaje de "AWD system malfunction", una pérdida clara de agarre al arrancar sobre firme húmedo, ruidos o vibraciones del tren trasero, un olor a caliente tras un tramo exigente o un desgaste desigual de los neumáticos son las pistas más frecuentes. En Lugo, donde la lluvia mantiene el asfalto mojado buena parte del año y el conductor combina carretera con pista rural, estos síntomas tienden a aparecer antes porque el sistema trabaja más. Reaccionar a tiempo evita que una reparación asumible se convierta en la sustitución de un conjunto completo.
El diagnóstico electrónico como punto de partida
Ninguna reparación seria arranca sin conectar el vehículo a un equipo capaz de dialogar con la ECU de tracción. Los códigos de avería almacenados orientan sobre si el problema reside en el actuador electromagnético, en un sensor de velocidad de rueda, en la comunicación entre módulos o en los propios dog clutches. Pero el código es solo el comienzo: hay que cruzarlo con la prueba en carretera, con la inspección física y con los valores en tiempo real de temperatura, corriente de bobina y posición de los acoplamientos. Ese cruce de datos es lo que distingue un diagnóstico riguroso de un cambio de piezas improvisado, y sustenta la confianza que ofrecemos al cliente lucense.
El clima atlántico y el terreno de Lugo como factores de desgaste
La provincia de Lugo impone al sistema de tracción condiciones muy particulares. La lluvia es una constante durante buena parte del año, y el firme mojado obliga al AWD a intervenir con una frecuencia que en climas secos sería impensable, lo que acelera el desgaste del acoplamiento. La humedad y la niebla persistentes favorecen la corrosión de componentes y conexiones, mientras que el hielo del interior, en las sierras de Os Ancares y O Courel, exige la máxima capacidad del sistema. A ese clima se suma un uso rural y ganadero muy extendido, con caminos de tierra, barro y pendientes que castigan crucetas, rodamientos y juntas. Este perfil hace que en Lugo las averías de transmisión aparezcan con más frecuencia que en un entorno urbano y seco.
El diferencial trasero y la vectorización de par
El diferencial trasero del RAV4 no se limita a repartir el giro entre ambas ruedas. En las versiones con vectorización incorpora embragues que envían más fuerza a la rueda exterior en curva, mejorando la estabilidad en las carreteras reviradas que serpentean por la Ribeira Sacra o ascienden hacia las sierras del interior. Esa capacidad depende de una lubricación impecable y de unos embragues que respondan con precisión. Cuando el aceite se degrada o los embragues patinan, el diferencial pierde su función de vectorización y el coche se muestra más perezoso al inscribirse en la curva. Revisamos el interior del diferencial, medimos las holguras, comprobamos los embragues y renovamos el lubricante homologado, sin descuidar los retenes cuya fuga silenciosa puede acabar en sobrecalentamiento y desgaste de coronas y piñones, un riesgo mayor en un ambiente tan húmedo.

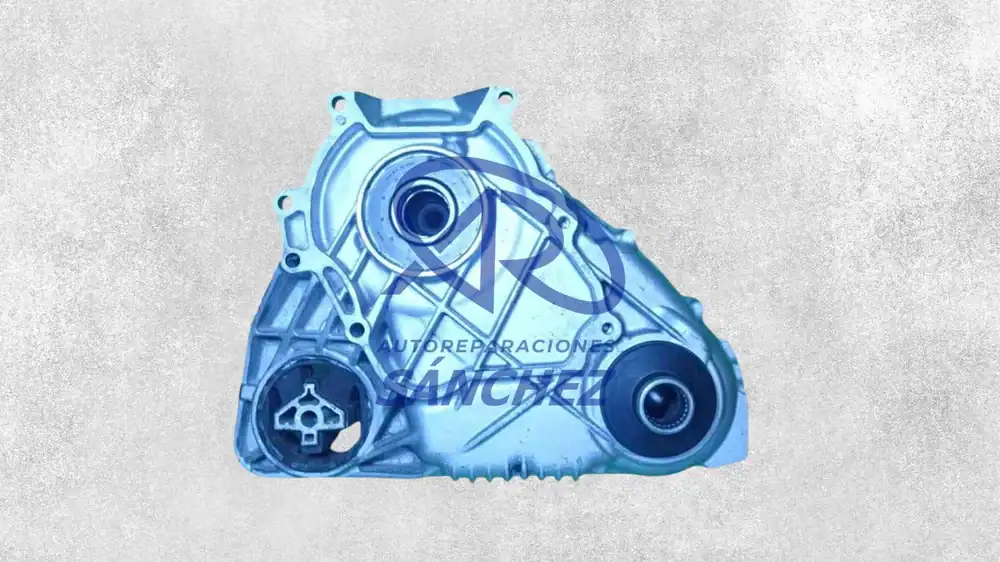

La PTU como enlace de la transmisión mecánica
En las variantes mecánicas, la unidad de transferencia o PTU recoge el giro de la transmisión delantera y lo desvía hacia el cardán que alimenta el eje trasero. Es un bloque de engranajes sometido a esfuerzos elevados, sobre todo en las subidas prolongadas hacia las aldeas de montaña o en el arrastre de remolques ganaderos. Con los kilómetros puede desarrollar holguras, ruidos de engranaje o fugas por sus juntas, y en las versiones con desconexión del cardán aloja además uno de los dog clutches, lo que complica el diagnóstico. Determinar el origen real de un ruido que parece proceder de la PTU exige experiencia con el modelo, porque a menudo la fuente se encuentra en el cardán o en el propio diferencial trasero.
Cardán, crucetas y confort sobre firme irregular
El árbol de transmisión que une la PTU con el diferencial trasero parece un elemento simple, pero su estado condiciona buena parte del confort de marcha. Las crucetas que articulan sus tramos se desgastan con los kilómetros y con las vibraciones de los caminos, muy abundantes en el medio rural lucense, y cuando aparece holgura se percibe un traqueteo o un golpe seco al acelerar y frenar. Un cardán desequilibrado o con el rodamiento de apoyo central deteriorado transmite vibraciones a toda la carrocería que muchos conductores confunden con problemas de ruedas o de suspensión. Inspeccionamos el cardán completo, sustituimos crucetas cuando procede y verificamos su equilibrado para que el tren trasero gire sin transmitir molestias sobre el firme irregular de las carreteras del interior.
Los sensores y la ECU que dirigen la tracción
El comportamiento del sistema AWD descansa en una red de sensores y en una unidad de control que coordina cada decisión. Los sensores de velocidad de cada rueda alertan a la ECU de tracción de cualquier diferencia de giro que anuncie un principio de deslizamiento, algo muy habitual sobre el asfalto mojado gallego, mientras que el sensor de ángulo de dirección, el de aceleración lateral y la señal del acelerador completan la imagen de la conducción. Con esos datos, la centralita decide cuánto par enviar atrás, cuándo cerrar el acoplamiento electromagnético o cuándo ordenar el engrane de los dog clutches. Una señal errónea de un solo sensor puede desorientar a la ECU y provocar una actuación incorrecta o la entrada en modo de protección. Por eso, ante un testigo de AWD, no basta con revisar la parte mecánica: hay que verificar la coherencia de todas las señales que alimentan la centralita, una tarea que resolvemos con equipos capaces de leer los valores en tiempo real y contrastarlos con el comportamiento del vehículo en carretera.
El inversor y la electrónica de potencia del eje trasero
En los RAV4 con E-Four, el inversor cumple un papel decisivo. Este componente convierte la corriente de la batería de alta tensión en la forma que necesita el motor eléctrico trasero y regula con gran precisión la fuerza que aplica en cada instante. Un inversor con problemas puede provocar pérdidas intermitentes de tracción trasera, avisos del sistema híbrido o una respuesta irregular al acelerar, síntomas especialmente incómodos sobre un firme resbaladizo. Diagnosticarlo requiere conocer la arquitectura eléctrica del RAV4 híbrido y trabajar con las precauciones propias del alto voltaje, extremadas en un ambiente húmedo. Comprobamos el inversor, su refrigeración y el cableado que lo conecta con el motor trasero, de modo que la tracción eléctrica recupere la fiabilidad esperable de un híbrido moderno.
La ventaja de recurrir a un especialista en tracción Toyota
Llevar el coche al taller más cercano es lo más cómodo, pero en un sistema tan específico como el AWD del RAV4 la especialización supone una diferencia real. Conocer las particularidades de cada acoplamiento electromagnético, saber cuándo un dog clutch puede recuperarse y cuándo debe sustituirse, o manejar la electrónica del E-Four sin improvisar, es lo que evita reparaciones a medias que reaparecen al poco tiempo. En Autoreparaciones Sánchez centramos nuestra actividad en estos conjuntos de transmisión, y esa dedicación nos aporta una experiencia real sobre los fallos propios del modelo. Un propietario lucense que confía su RAV4 a un especialista recupera un coche fiable y la tranquilidad de una tracción total que responde cuando el asfalto mojado, el barro del camino ganadero o el hielo de la sierra lo exigen, con el respaldo de una garantía que le acompaña durante un año entero.
