Reparación transfer Toyota RAV4 en Lleida
Pocos lugares ponen tan a prueba la tracción total de un vehículo como la provincia de Lleida, donde el llano cerealista del secano de Urgell da paso, en apenas unos kilómetros, a los valles y puertos del Pirineo. El Toyota RAV4 es una elección frecuente entre quienes se mueven por este territorio de contrastes, porque combina el confort para las travesías por la plana con la seguridad necesaria para afrontar las rampas nevadas que suben hacia la Val d'Aran, el Pallars o los accesos a las estaciones de esquí. Cuando el sistema que reparte la fuerza al eje trasero deja de funcionar como debe, el conductor leridano lo advierte al instante, sobre todo si su rutina incluye montaña y nieve.
En Autoreparaciones Sánchez, taller sevillano especializado en sistemas de transmisión y transfer AWD, la reparación del tren trasero del RAV4 forma parte central de nuestro trabajo. No se trata de una intervención estándar: este modelo esconde bajo su carrocería arquitecturas de tracción muy diferentes según la versión y el año de fabricación, y confundirlas conduce a diagnósticos equivocados y a reparaciones que no resuelven el problema de fondo. Por eso comenzamos siempre por determinar con exactitud qué tecnología equipa cada unidad antes de proponer cualquier actuación sobre ella.
Aunque nuestras instalaciones se encuentran en Andalucía, atendemos con normalidad a clientes de toda la provincia de Lleida. Nos encargamos de la recogida del vehículo en la localidad que resulte más cómoda, ya sea en la capital, en Balaguer, en la Seu d'Urgell o en cualquier municipio del Pirineo o del llano, lo trasladamos a Sevilla, ejecutamos la reparación y lo devolvemos con la garantía oficial de doce meses que respalda todas nuestras intervenciones. Con cobertura completa en Andalucía y envíos a toda España, la distancia entre el Segre y el Guadalquivir se salva mediante una logística pensada para que el propietario no tenga que ocuparse de nada más que de recibir su coche reparado.
Del acoplamiento electromagnético al eje eléctrico: qué reparamos en el RAV4
Reparar con criterio exige conocer el terreno, y en el RAV4 ese terreno es variado, porque el modelo no cuenta con un único sistema de tracción total. Toyota ha empleado tres soluciones distintas para animar el eje trasero, y cada una presenta sus propias averías características. Identificar cuál equipa el vehículo es el paso previo imprescindible para no sustituir componentes sanos ni dejar sin resolver la avería verdadera. En Lleida circulan ejemplares de las tres configuraciones, y en el taller aplicamos a cada una un protocolo específico.
El Dynamic Torque Control AWD y su embrague magnético
Las versiones de gasolina más contenidas del RAV4 equipan el sistema Dynamic Torque Control AWD. Su lógica es la de un vehículo que mueve siempre el eje delantero y que deriva par al trasero únicamente cuando la conducción lo requiere. La pieza que hace posible ese reparto es un acoplamiento electromagnético ubicado inmediatamente delante del diferencial trasero. En su interior, un conjunto de discos se comprime por la acción del campo magnético de una bobina, sin recurrir a ningún circuito hidráulico. Una unidad de control electrónico dedicada a la tracción decide en fracciones de segundo cuánto par enviar atrás, hasta alcanzar un reparto próximo al equilibrio, a partir de las velocidades de rueda, el ángulo del volante, la posición del acelerador y las fuerzas laterales que registra.
El punto vulnerable de este mecanismo es el aceite que lubrica y refrigera los discos, un fluido que se degrada con el uso intenso. En Lleida ese uso no escasea: las subidas al Pirineo, los tramos de nieve, los caminos de los campos de frutales del llano y los arranques con carga hacen trabajar el acoplamiento con frecuencia. Cuando el aceite pierde propiedades, los discos patinan y se calientan en exceso, y el sistema, para evitar daños, reduce o corta el par trasero y enciende el testigo de avería. A ello se suman el desgaste del actuador electromagnético y las lecturas erróneas del sensor de temperatura. En nuestro taller desmontamos el conjunto, analizamos el estado de los discos, renovamos el aceite específico homologado y comprobamos la bobina y el actuador para restituir la respuesta original del sistema.
El Dynamic Torque Vectoring AWD y la desconexión del cardán
Las versiones de gasolina más capaces de la generación XA50 incorporan el Dynamic Torque Vectoring AWD, que reparte el par entre ejes y también entre las dos ruedas traseras mediante embragues independientes, mejorando el aplomo en curva. Su mayor virtud técnica es la desconexión del árbol de transmisión: cuando la tracción trasera no aporta nada, dos acoplamientos de dientes, los dog clutches, situados uno en la unidad de transferencia y otro en el diferencial trasero, se abren y detienen por completo el giro del cardán. El coche se comporta entonces como un tracción delantera, reduciendo pérdidas por fricción y consumo sin que el conductor note el cambio.
Esta ingeniería, brillante en la carretera, resulta exigente en el taller. Los dog clutches concentran una parte importante de las averías: si el engrane se atasca o el sincronismo electrónico se descuadra, el eje trasero no reconecta, se perciben chasquidos metálicos en el momento del acoplamiento y se ilumina el aviso de AWD. También pueden surgir vibraciones cuando el cardán, sus crucetas o los rodamientos que lo soportan se resienten tras numerosos ciclos de conexión y desconexión. En Autoreparaciones Sánchez revisamos ambos dog clutches, el actuador que los acciona, el árbol completo y la lógica de la ECU que orquesta las maniobras, porque un fallo en cualquiera de esos puntos deja al conductor leridano circulando solo con tracción delantera precisamente cuando el puerto pirenaico o la carretera helada exigen las cuatro ruedas.
El E-Four eléctrico de los híbridos y enchufables
La gama híbrida del RAV4, en sus variantes HEV y PHEV, elimina el cardán por completo. Su tracción trasera recae en el sistema E-Four, en el que un motor eléctrico independiente montado sobre el eje trasero mueve directamente esas ruedas sin ninguna conexión mecánica con el propulsor delantero. Desaparecen el árbol de transmisión, la caja de transferencia y el acoplamiento electromagnético, sustituidos por cableado de alta tensión y electrónica de potencia. En las versiones enchufables, ese motor trasero gana potencia y ofrece un empuje considerable, muy apreciado en los arranques sobre firme resbaladizo tan frecuentes en las mañanas frías de los valles pirenaicos.
Reparar un E-Four implica competencias diferentes. Atendemos al motor eléctrico trasero, a su reductora y al aceite que la lubrica, al inversor que gobierna ese motor, al cableado de alto voltaje, a los sensores de posición y velocidad y a los rodamientos del conjunto. Un zumbido que aumenta con la velocidad, una tracción trasera perezosa sobre nieve o una advertencia combinada de híbrido y AWD suelen delatar averías en este bloque. Manipular sistemas de alta tensión exige procedimientos de seguridad rigurosos y herramienta homologada, un requisito que un taller no especializado suele descuidar y que en nuestras instalaciones cumplimos sin excepciones.
Los avisos que preceden a una avería del tren trasero
Más allá de la tecnología concreta, existen síntomas comunes a todas las variantes. El testigo de AWD o 4WD encendido, el mensaje de "AWD system malfunction", una pérdida evidente de agarre al arrancar sobre firme húmedo, ruidos o vibraciones procedentes del tren trasero, un olor a caliente después de un tramo exigente o un desgaste desigual de los neumáticos son las señales más habituales. En Lleida, donde el conductor alterna la plana del secano con los puertos del Pirineo, estos síntomas suelen manifestarse antes porque el sistema de tracción trabaja con más asiduidad. Atenderlos pronto evita que una reparación asumible acabe convertida en la sustitución de un conjunto entero.
El diagnóstico electrónico como base del trabajo
Ninguna reparación seria comienza sin conectar el vehículo a un equipo capaz de comunicarse con la ECU de tracción. Los códigos de avería almacenados indican si el problema reside en el actuador electromagnético, en un sensor de velocidad de rueda, en la comunicación entre módulos o en los propios dog clutches. Pero el código es solo el arranque: hay que confrontarlo con la prueba en carretera, con la inspección física y con los valores en tiempo real de temperatura, corriente de bobina y posición de los acoplamientos. Ese contraste de datos es lo que separa un diagnóstico riguroso de una sustitución de piezas al azar, y sostiene la confianza que buscamos ofrecer al cliente leridano.
Clima y relieve de Lleida como agentes de desgaste
La provincia de Lleida somete al sistema de tracción a condiciones muy contrastadas. En el Pirineo, los inviernos traen nevadas abundantes y heladas prolongadas en los puertos y en los accesos a la Val d'Aran, el Pallars o la Seu d'Urgell, donde el AWD se convierte en una herramienta de seguridad imprescindible. En el llano, el clima continental alterna veranos muy calurosos, que castigan la temperatura de trabajo del acoplamiento y del eje trasero, con inviernos de fríos intensos y nieblas persistentes. A ese régimen climático se añade el uso agrícola de los campos de frutales y cereal, con caminos de tierra, polvo y barro que aceleran el desgaste de crucetas, rodamientos y juntas. Este perfil mixto hace que en Lleida las averías de transmisión aparezcan con más frecuencia que en un uso puramente urbano.
El diferencial trasero y el reparto de par entre ruedas
El diferencial trasero del RAV4 no se limita a repartir el giro entre ambas ruedas. En las versiones con vectorización incorpora embragues que envían más fuerza a la rueda exterior en curva, mejorando la estabilidad en las carreteras reviradas que ascienden hacia los valles pirenaicos. Esa función depende de una lubricación perfecta y de unos embragues que respondan con precisión. Cuando el aceite se degrada o los embragues patinan, el diferencial pierde su capacidad de vectorización y el coche se muestra más torpe al inscribirse en la curva. Revisamos el interior del diferencial, medimos las holguras, comprobamos los embragues y renovamos el lubricante homologado, prestando atención también a los retenes cuya fuga silenciosa puede acabar en sobrecalentamiento y desgaste de coronas y piñones.
La PTU en la cadena de transmisión mecánica

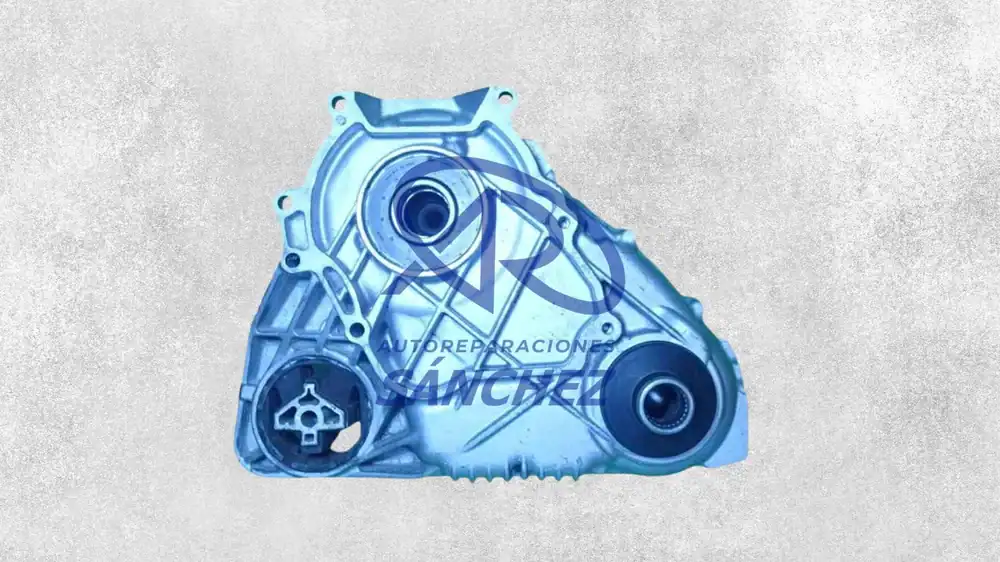

En las variantes mecánicas, la unidad de transferencia o PTU recoge el giro de la transmisión delantera y lo desvía hacia el cardán que alimenta el eje trasero. Es un conjunto de engranajes sometido a esfuerzos elevados, sobre todo en las subidas prolongadas hacia los pueblos de montaña. Con los kilómetros puede desarrollar holguras, ruidos de engranaje o fugas por sus juntas, y en las versiones con desconexión del cardán aloja además uno de los dog clutches, lo que añade complejidad al diagnóstico. Determinar el origen real de un ruido que parece proceder de la PTU exige experiencia con el modelo, porque a menudo la fuente se encuentra en el cardán o en el propio diferencial trasero.
Cardán, crucetas y suavidad en la conducción
El árbol de transmisión que une la PTU con el diferencial trasero aparenta ser un elemento sencillo, pero su estado condiciona buena parte de la suavidad de conducción. Las crucetas que articulan sus tramos se desgastan con los kilómetros y con las vibraciones de los caminos, y cuando surge holgura se aprecia un traqueteo o un golpe seco al acelerar y frenar. Un cardán desequilibrado o con el rodamiento de apoyo central deteriorado transmite vibraciones a toda la carrocería que muchos conductores atribuyen por error a las ruedas o a la suspensión. Inspeccionamos el cardán completo, sustituimos crucetas cuando procede y verificamos su equilibrado para que el tren trasero gire sin transmitir molestias en las largas travesías de la plana.
Los sensores y la ECU que gestionan la tracción
El comportamiento del sistema AWD se apoya en una red de sensores y en una unidad de control que coordina cada decisión. Los sensores de velocidad de cada rueda informan a la ECU de tracción de cualquier diferencia de giro que anuncie un deslizamiento incipiente, mientras que el sensor de ángulo de dirección, el de aceleración lateral y la señal del acelerador completan la lectura de la conducción. Con esos datos, la centralita decide cuánto par enviar atrás, cuándo cerrar el acoplamiento electromagnético o cuándo ordenar el engrane de los dog clutches. Una señal errónea de un solo sensor puede desorientar a la ECU y provocar una actuación incorrecta o la entrada en modo de protección. Por eso, ante un testigo de AWD, no basta con examinar la parte mecánica: hay que verificar la coherencia de todas las señales que alimentan la centralita, una tarea que resolvemos con equipos capaces de leer los valores en tiempo real y contrastarlos con el comportamiento del vehículo en carretera.
El inversor y la electrónica de potencia del eje eléctrico
En los RAV4 con E-Four, el inversor cumple una función esencial. Este componente transforma la corriente de la batería de alta tensión en la forma que necesita el motor eléctrico trasero y regula con gran precisión la fuerza que aplica en cada momento. Un inversor con problemas puede traducirse en pérdidas intermitentes de tracción trasera, avisos del sistema híbrido o una respuesta irregular al acelerar, síntomas nada deseables en una rampa nevada del Pirineo. Diagnosticarlo requiere conocer la arquitectura eléctrica del RAV4 híbrido y trabajar con las precauciones propias del alto voltaje. Comprobamos el inversor, su refrigeración y el cableado que lo enlaza con el motor trasero, de modo que la tracción eléctrica recupere la fiabilidad esperable de un híbrido moderno.
La diferencia de contar con un especialista en tracción Toyota
Llevar el coche al taller más próximo es la opción más cómoda, pero en un sistema tan específico como el AWD del RAV4 la especialización marca una diferencia palpable. Conocer las particularidades de cada acoplamiento electromagnético, saber cuándo un dog clutch puede recuperarse y cuándo debe sustituirse, o manejar la electrónica del E-Four sin improvisar, es lo que evita reparaciones a medias que vuelven en poco tiempo. En Autoreparaciones Sánchez concentramos nuestra actividad en estos conjuntos de transmisión, y esa dedicación nos aporta una experiencia real sobre los fallos propios del modelo. Un propietario de Lleida que confía su RAV4 a un especialista recupera un coche fiable y la tranquilidad de una tracción total que responde cuando la nieve del Pirineo, el barro del camino de frutales o la helada de la plana lo reclaman, con el respaldo de una garantía que le acompaña durante un año completo.
