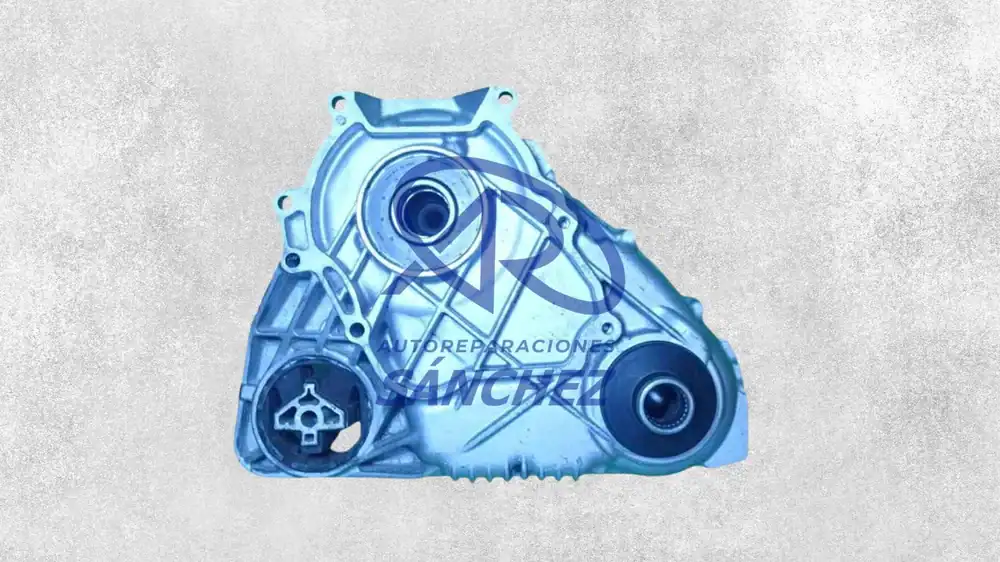

Reparación transfer Toyota RAV4 en Ciudad Real

La provincia de Ciudad Real dibuja uno de los paisajes más característicos de la Meseta: la gran llanura manchega, salpicada de viñedos y campos de cereal, que se extiende entre Alcázar de San Juan, Valdepeñas y Manzanares, y que hacia el sur se quiebra en el Campo de Calatrava y la Sierra Morena. Es un territorio de largas rectas, distancias amplias entre poblaciones, veranos secos y muy calurosos e inviernos con heladas nocturnas y nieblas persistentes. Para un Toyota RAV4, ese uso predominante de carretera abierta, con incursiones frecuentes en caminos rurales y pistas de tierra que conducen a fincas y bodegas, pone a prueba de forma constante su sistema de tracción total.

Autoreparaciones Sánchez es un taller sevillano especializado en la reparación de sistemas de transmisión y transfer AWD, y el RAV4 ocupa un lugar destacado entre los modelos que atendemos. Dominamos las tres soluciones de tracción que ha empleado Toyota en este SUV: el acoplamiento electromagnético del diferencial trasero, la desconexión del árbol de transmisión mediante dog clutches y el eje trasero eléctrico de las variantes híbridas. Damos servicio a clientes de toda España, y la provincia de Ciudad Real es una de las zonas desde las que recibimos consultas sobre síntomas de avería en el tren trasero de este modelo.

A lo largo de este artículo repasaremos con detalle cómo está concebido el sistema de tracción del RAV4, qué componentes lo integran, qué señales avisan de un problema y cómo se plantea una reparación rigurosa. La finalidad es que el propietario manchego comprenda mejor su vehículo, sepa interpretar lo que le dice el coche y actúe a tiempo, antes de que un fallo incipiente se transforme en una avería costosa de resolver.

Guía técnica del tren trasero AWD del Toyota RAV4

El sistema de tracción total del RAV4 no es una simple conexión permanente entre ejes, sino un conjunto inteligente que decide en tiempo real cuánta fuerza envía atrás. Esa capacidad de adaptación es la que permite que el coche sea eficiente en las largas rectas de la N-IV y la A-4, y a la vez capaz cuando el firme cambia, cuando se accede a un camino de viñas o cuando la escarcha cubre el asfalto una madrugada de invierno. Conocer sus piezas es el primer paso para entender por qué, con los kilómetros, algunas de ellas terminan reclamando atención.

La arquitectura del Dynamic Torque Control AWD

El sistema Dynamic Torque Control AWD es la solución más frecuente en el RAV4. Se articula en torno a un acoplamiento electromagnético instalado en el diferencial trasero. Durante la conducción habitual, la mayor parte del par se dirige al eje delantero para minimizar el consumo, algo especialmente notable en los recorridos monótonos y llanos de la Mancha. Cuando la ECU de tracción advierte deslizamiento en el tren delantero, o lo anticipa a partir del ángulo de volante y de la demanda del acelerador, alimenta una bobina que, mediante un juego de discos, aprieta gradualmente un embrague multidisco y deriva par hacia el eje trasero, hasta cerca de la mitad del par total.

Lo característico del acoplamiento electromagnético es su precisión. En lugar de un enganche brusco, gradúa cuánta fuerza pasa atrás en función de cada circunstancia, con reacciones de milisegundos. Al pisar tierra en el acceso a una finca, o al notar que una rueda pierde agarre sobre gravilla suelta, esa dosificación mantiene el coche estable sin que el conductor perciba transiciones bruscas. La contrapartida de ese trabajo continuo es el desgaste: el embrague multidisco acumula fricción, el aceite específico que lo lubrica y refrigera se degrada y el actuador electromagnético envejece, tres factores que están detrás de la mayoría de las averías de este sistema.

La desconexión del cardán mediante dog clutches en el DTV

Las versiones de mayor prestación del RAV4 gasolina de la generación XA50 montan el Dynamic Torque Vectoring AWD. Este sistema introduce dos avances importantes. El primero es la desconexión total del árbol de transmisión: cuando el coche circula con buen agarre y no requiere tracción trasera, dos acoplamientos de dientes, los dog clutches, se abren; uno se encuentra en la PTU, a la salida de la caja de transferencia, y el otro en el diferencial trasero. Con ambos abiertos, el cardán deja de girar, se eliminan pérdidas por rozamiento y desciende el consumo, algo muy apreciable en las largas etapas de autovía tan comunes en esta provincia.

Cuando las condiciones cambian y hace falta par atrás, los dos dog clutches vuelven a engranar de forma casi instantánea, el cardán reanuda su giro y la fuerza fluye hacia el eje trasero. El segundo avance del DTV es la vectorización de par: el diferencial trasero incorpora dos embragues, uno por rueda, que envían más fuerza a la rueda que la necesita, mejorando la estabilidad en curva. Toda esta mecánica aporta agilidad, pero también añade elementos que pueden fallar: dog clutches que no engranan con limpieza, actuadores que los accionan, embragues de vectorización y sensores de posición que informan a la ECU de dónde está cada mecanismo.

El E-Four de los RAV4 híbridos e híbridos enchufables

Un tercer conjunto de RAV4 lo forman las versiones híbridas HEV y PHEV, dotadas del sistema E-Four. Su planteamiento rompe con lo anterior: no hay cardán ni ninguna conexión mecánica entre el eje delantero y el trasero. La tracción posterior corre a cargo de un motor eléctrico independiente ubicado en el eje trasero, que entra en funcionamiento cuando la electrónica lo estima necesario, con una respuesta prácticamente inmediata. En el arranque sobre tierra suelta o sobre un firme cubierto de escarcha, esa reacción instantánea del eje eléctrico aporta una tracción muy valiosa.

En las variantes PHEV, el motor eléctrico trasero es más potente y participa de manera más activa en la tracción, lo que convierte al RAV4 enchufable en un vehículo especialmente capaz sobre superficies de bajo agarre. Los componentes a supervisar en el E-Four son de carácter eléctrico: el motor trasero, la reductora con su aceite, el inversor que gestiona la corriente, el cableado de alta tensión, los rodamientos y los sensores. Como se trabaja con alta tensión, cualquier intervención requiere protocolos de seguridad estrictos y conocimientos específicos, algo fuera del alcance de un taller no especializado.

El diálogo entre sensores y la ECU de tracción

En todas las variantes, la inteligencia del sistema reside en la unidad de control de la tracción total. Esta ECU integra datos de multitud de sensores: la velocidad de cada rueda captada por el ABS, el ángulo del volante, la posición del acelerador, las aceleraciones laterales y longitudinales, el régimen del motor y, según el sistema, la temperatura del acoplamiento o la posición de los dog clutches. Con toda esa información, la ECU calcula muchas veces por segundo cómo repartir el par entre ejes, y en el DTV también entre las dos ruedas traseras.

Cuando un sensor emite lecturas incoherentes, o un actuador no responde según lo previsto, la ECU activa un modo de protección: reduce o anula la tracción trasera, enciende el testigo de AWD y guarda un código de avería. Por eso el diagnóstico de un RAV4 nunca puede quedarse en lo mecánico. Hay que leer esos códigos, examinar los parámetros en vivo con el coche en marcha y discernir si el origen está en un sensor, en el cableado, en el actuador o en la pieza mecánica que gobiernan. Este análisis electrónico es el cimiento de cualquier reparación seria del transfer.

Síntomas de alarma en el uso manchego del RAV4

La primera señal suele mostrarse en el cuadro. El mensaje "AWD system malfunction" o el testigo de tracción fijo indican que la ECU ha detectado un fallo y ha limitado el sistema. Cuando ese aviso va y viene según la temperatura o la exigencia, suele apuntar a un componente que empieza a fallar de forma intermitente, un preaviso que conviene atender antes de que la avería se asiente.

En la conducción aparecen otras señales. Un zumbido que crece con la velocidad y procede del tren trasero delata rodamientos o crucetas del cardán desgastados, algo frecuente en coches que hacen muchos kilómetros de autovía. Un golpeteo seco al acelerar o al levantar el pie, sobre todo en frío, es característico de dog clutches que no engranan con suavidad. Las vibraciones que llegan al habitáculo a velocidad de crucero señalan el árbol de transmisión o sus apoyos. Y una pérdida de tracción notable, con la impresión de que el eje trasero no colabora, indica que el par no está llegando bien atrás. A esto se añade un indicio menos evidente: el desgaste desigual de los neumáticos, tan influido por el polvo y la abrasión de los caminos de tierra.

El aceite, el calor extremo y la refrigeración del acoplamiento

En la Mancha, el factor térmico merece una atención especial. Los veranos de Ciudad Real son largos y muy calurosos, y ese calor ambiental se suma al que genera el propio acoplamiento durante su trabajo. El acoplamiento electromagnético, el diferencial trasero y la PTU dependen de aceites específicos que reducen la fricción y evacuan el calor de los discos del embrague. Con los kilómetros, esos lubricantes se contaminan con partículas metálicas del desgaste y pierden capacidad de refrigeración.

Cuando el aceite está agotado, el acoplamiento alcanza temperaturas superiores a las previstas, un riesgo que se agrava bajo el sol implacable del verano manchego. El sensor de temperatura registra esos valores y la ECU, para protegerse, recorta o corta la tracción trasera justo cuando más falta puede hacer. Ese sobrecalentamiento sostenido acelera el desgaste de los discos y puede llegar a dañar el actuador. En numerosos RAV4 con síntomas incipientes, el diagnóstico demuestra que el problema comenzó en un mantenimiento del aceite del sistema que se fue posponiendo.

El polvo, la tierra y su impacto sobre cardán y PTU

En las versiones mecánicas del RAV4, el árbol de transmisión conecta la PTU con el diferencial trasero. Es una pieza expuesta que gira sin cesar cuando el sistema está acoplado, y en un entorno como el manchego, donde los caminos de viñas, olivares y fincas levantan mucho polvo, sus juntas y retenes están sometidos a un asedio constante de partículas abrasivas. Cuando esa suciedad supera las barreras de sellado, la lubricación de crucetas y rodamientos se deteriora y comienza el desgaste.

La PTU deriva par del eje delantero hacia el cardán mediante engranajes cónicos, trabaja con su propio aceite y, en los sistemas con desconexión, aloja uno de los dog clutches. Un nivel de aceite bajo, una junta que pierde o un rodamiento fatigado dentro de la PTU se manifiestan primero con ruidos metálicos y después con vibraciones. Detectar pronto estos síntomas evita que el daño se propague al cardán y al diferencial. En un vehículo que combina asfalto y pistas de tierra, revisar con regularidad estos conjuntos es una medida especialmente aconsejable.

Neumáticos equilibrados para no forzar la tracción total

Un aspecto que en Ciudad Real conviene cuidar es la homogeneidad de los neumáticos. En un RAV4 con AWD, las cuatro ruedas deben rodar con diámetros muy semejantes. Si se mezclan cubiertas de distinta marca, dibujo o desgaste entre ejes, aparecen diferencias de velocidad de giro que el sistema interpreta como deslizamiento continuo. El acoplamiento y el diferencial trabajan entonces sin necesidad, se calientan y se desgastan antes de tiempo, un problema que se agrava en coches que suman muchos kilómetros de autovía a alta velocidad de crucero.

Por ello recomendamos rotar los neumáticos siguiendo el plan del fabricante, cambiarlos en juegos completos o al menos por ejes con desgastes similares y mantener una alineación correcta. Un tren de rodaje equilibrado no solo prolonga la vida de las cubiertas: protege directamente el acoplamiento y el diferencial y evita que la ECU registre falsos deslizamientos que enciendan el testigo sin una causa mecánica real. En la llanura manchega, donde los coches ruedan mucho y rápido, este cuidado tiene un efecto directo sobre la durabilidad del transfer.

Nuestro método de diagnóstico y reparación

Ante un RAV4 con problemas de tracción aplicamos un procedimiento ordenado. Empezamos por la lectura electrónica completa: códigos activos e históricos y análisis de los parámetros en tiempo real con el coche trabajando. Esa fase revela si el problema es de sensores, de gestión electrónica o de un componente mecánico. A continuación inspeccionamos físicamente el conjunto: estado del cardán y sus crucetas, holguras en los rodamientos, comportamiento de los dog clutches, respuesta del actuador electromagnético y condición del aceite.

Según lo que encontremos, la intervención puede ir desde el cambio del aceite y de un sensor hasta la reparación o el reacondicionamiento del acoplamiento electromagnético, la reparación del diferencial trasero vectorizado, la sustitución de crucetas y rodamientos del cardán o, en los híbridos, el trabajo sobre el motor eléctrico trasero, la reductora y el inversor. Cada reparación se realiza con el sistema calibrado y verificado, y no damos por cerrado un trabajo hasta comprobar que el reparto de par vuelve a ser el correcto y que no quedan códigos latentes en la ECU. Ofrecemos diagnóstico sin compromiso para que el propietario sepa con exactitud qué le sucede a su coche.

Particularidades del mantenimiento del eje eléctrico trasero

En los RAV4 híbridos que circulan por la provincia, el eje trasero eléctrico exige una atención distinta a la de un transfer mecánico. El motor eléctrico trasero no tiene cardán que lubricar ni crucetas que se desgasten, pero sí una reductora con su propio aceite, unos rodamientos que soportan el par de arranque instantáneo y un inversor que administra grandes intensidades de corriente. El estado del aceite de la reductora, la refrigeración del inversor y la integridad del cableado de alta tensión son los puntos clave a supervisar para que el sistema E-Four mantenga su prestación.

Los síntomas de un problema en el eje eléctrico difieren de los de una avería mecánica. Suelen manifestarse como avisos combinados de sistema híbrido y de AWD, pérdida de tracción trasera, ruidos procedentes del eAxle o una respuesta más pobre en el arranque. Ante estas señales, el diagnóstico debe realizarse con las precauciones propias de la alta tensión y con el instrumental adecuado para interpretar el comportamiento del inversor y del motor. En un uso manchego, donde los arranques repetidos sobre tierra suelta o firmes helados solicitan con frecuencia el eje trasero, mantener este conjunto en buen estado resulta determinante para la tracción y la seguridad.

Recogida, entrega y garantía para clientes de Ciudad Real

La distancia entre Ciudad Real y nuestro taller de Sevilla no representa ningún inconveniente. Realizamos recogida y entrega en Sevilla y provincia, ofrecemos cobertura completa en toda Andalucía y hacemos envíos a toda España, de modo que un propietario de Ciudad Real capital, Puertollano, Valdepeñas, Tomelloso, Alcázar de San Juan o Daimiel puede beneficiarse de nuestra especialización sin desplazarse. Coordinamos la logística del componente o del vehículo según cada caso y mantenemos informado al cliente durante todo el proceso.

Todas nuestras reparaciones de transfer, diferencial, acoplamiento electromagnético y eje trasero eléctrico cuentan con garantía oficial de 12 meses. Esa garantía es fruto de trabajar únicamente sobre diagnósticos firmes y de emplear recambios y procedimientos ajustados a cada variante del RAV4. Para un coche que en Ciudad Real recorre grandes distancias por la Meseta, alterna asfalto con caminos de tierra y soporta veranos ardientes e inviernos con heladas, mantener el tren trasero en perfecto estado se traduce en seguridad, eficiencia y confianza al volante, kilómetro tras kilómetro por la llanura manchega.
