Diferencial delantero completo Toyota Hilux Revo 43/12 – Referencia 41110-0KA80

El diferencial delantero completo Toyota Hilux Revo con relación 43/12 está destinado a determinadas versiones de la Hilux identificadas como GUN125, GUN126, KUN125 y KUN126. El conjunto aparece en catálogo con la referencia 41110-0KA80, que también puede encontrarse escrita sin guion como 411100KA80.

Esta pieza se denomina internacionalmente Front Carrier Assy o conjunto portadiferencial delantero. Incluye el grupo encargado de recibir el movimiento procedente de la caja de transferencia y transmitirlo hacia los palieres delanteros. La relación 43:12 identifica el número de dientes de la corona y del piñón de ataque, un dato esencial para mantener la coordinación con el diferencial trasero y el resto del sistema 4×4.

Antes de comprar o instalar el diferencial es imprescindible comprobar el número de bastidor, el código del eje, la referencia de la unidad desmontada y la relación original. En Autoreparaciones Sánchez, con sede en Sevilla, ofrecemos comprobación de compatibilidad, reparación e instalación, recogida y entrega en Sevilla y provincia, cobertura en toda Andalucía y envíos a cualquier punto de España. Las intervenciones cuentan con garantía oficial de 12 meses y atención directa en el 661 00 40 67.

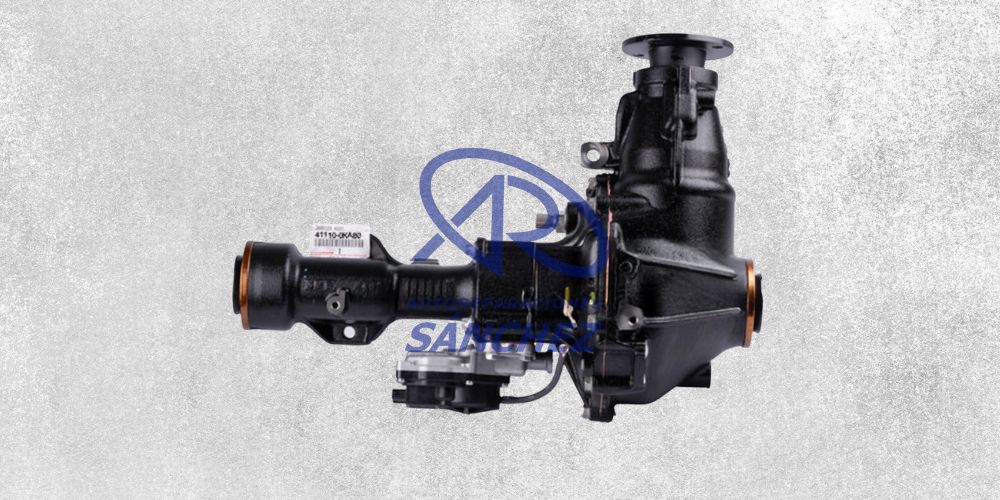

Diferencial delantero Toyota Hilux Revo 43/12 con referencia 41110-0KA80

Datos principales del conjunto

Los datos identificativos de este diferencial delantero son:

• Referencia Toyota: 41110-0KA80
• Referencia sin guion: 411100KA80
• Denominación: Toyota Hilux Revo Front Carrier Assy
• Tipo de pieza: conjunto portadiferencial delantero
• Relación: 43:12
• Aplicación principal indicada: Toyota Hilux Revo
• Modelos indicados: GUN125, GUN126, KUN125 y KUN126
• Posición de montaje: eje delantero
• Sistema: transmisión 4×4

La referencia debe comprobarse siempre antes del pedido. Una Toyota Hilux puede utilizar diferentes grupos en función del mercado, motor, caja de cambios, año de fabricación, tipo de tracción y configuración del eje trasero.

Compatibilidad principal indicada

La información facilitada relaciona la referencia 41110-0KA80 con las siguientes Toyota Hilux:

• Toyota Hilux GUN125
• Toyota Hilux GUN126
• Toyota Hilux KUN125
• Toyota Hilux KUN126

Estas designaciones abarcan vehículos con configuraciones distintas. Por ese motivo, la coincidencia del código de modelo no es suficiente para autorizar el montaje.

También deben verificarse:

• Número de bastidor.
• Código del eje.
• Motorización.
• Tipo de caja de cambios.
• Mercado de origen.
• Tipo de tracción.
• Referencia del diferencial desmontado.
• Relación del grupo delantero.
• Relación del diferencial trasero.
• Forma de las bridas.
• Conexiones de los palieres.
• Puntos de fijación a la carrocería.

La compatibilidad definitiva debe establecerse mediante el catálogo Toyota correspondiente al bastidor o comparando directamente la unidad original.

Qué significa la relación 43:12

La relación 43:12 indica que la corona tiene 43 dientes y el piñón de ataque dispone de 12. La división entre ambos valores proporciona una relación aproximada de 3,583:1.

Esto significa que el piñón debe girar aproximadamente 3,583 vueltas para que la corona complete una vuelta. La relación condiciona el régimen de giro de los palieres, el esfuerzo transmitido y la coordinación entre los ejes delantero y trasero.

En una Toyota Hilux 4×4, los dos grupos deben utilizar relaciones compatibles. Si el diferencial delantero tiene una relación distinta de la trasera, al conectar la tracción total ambos ejes intentarán avanzar a velocidades diferentes.

Esta incompatibilidad puede provocar:

• Tirones durante la marcha.
• Tensión acumulada en la transmisión.
• Dificultad para girar.
• Saltos de los neumáticos.
• Golpes en la caja de transferencia.
• Sobrecarga de los árboles de transmisión.
• Aumento de temperatura.
• Desgaste acelerado de los engranajes.
• Rotura de la corona o del piñón.
• Daños en los diferenciales.
• Avería de la caja de transferencia.

Por esta razón, nunca debe instalarse un grupo 43/12 sin confirmar que corresponde a la configuración original del vehículo.

Qué es un Front Carrier Assy

La expresión Front Carrier Assy se utiliza para identificar el conjunto portadiferencial delantero. Dependiendo de cómo se suministre la pieza, puede incluir la carcasa y los componentes internos montados como una unidad preparada para la instalación.

Su función consiste en:

• Recibir el movimiento del árbol delantero.
• Cambiar la dirección del giro mediante corona y piñón.
• Aplicar la relación final 43/12.
• Repartir el par entre las ruedas delanteras.
• Permitir diferencias de velocidad entre ambas ruedas al girar.
• Transmitir el movimiento hacia los palieres.
• Mantener los engranajes correctamente alineados.
• Contener el aceite de lubricación.

El diferencial no debe confundirse con la caja de transferencia. La transfer distribuye el movimiento entre el eje delantero y el trasero, mientras que el diferencial delantero lo reparte entre las dos ruedas delanteras.

Referencia 41110-0KA80 y 411100KA80

Las dos formas de escritura corresponden a la misma numeración base:

• 41110-0KA80
• 411100KA80

En los catálogos y buscadores internacionales es frecuente que las referencias aparezcan sin guion. Sin embargo, para realizar una comprobación oficial conviene utilizar el formato Toyota con guion.

La referencia debe compararse con:

• Etiqueta del embalaje.
• Marcación del conjunto.
• Catálogo de recambios.
• Número de bastidor.
• Factura del proveedor.
• Referencia de la unidad retirada.
• Posibles sustituciones oficiales.

Una coincidencia parcial no es suficiente. Las últimas posiciones de una referencia pueden identificar cambios importantes en relación, carcasa, bridas o configuración interna.

Toyota Hilux Revo GUN125 y GUN126

Las denominaciones GUN125 y GUN126 suelen estar relacionadas con versiones Toyota Hilux Revo equipadas con motores diésel de la familia GD, aunque la configuración concreta depende del mercado.

Dentro de estas versiones pueden encontrarse motores como:

• 1GD-FTV
• 2GD-FTV

No todas las unidades con estos motores utilizan necesariamente el diferencial 41110-0KA80. La motorización ayuda a identificar el vehículo, pero la relación del eje puede variar según caja de cambios, acabado, mercado y capacidad de carga.

Antes de instalar el grupo se debe comprobar que la unidad original utiliza la relación 43/12 y que las conexiones coinciden.

Toyota Hilux KUN125 y KUN126

Los códigos KUN125 y KUN126 se asocian a configuraciones Toyota Hilux de la familia KUN. Estas versiones pueden estar equipadas con motores diésel como:

• 1KD-FTV
• 2KD-FTV

La existencia de una aplicación indicada para KUN125 o KUN126 no permite extender automáticamente la compatibilidad a todas las KUN15, KUN16, KUN25 o KUN26.

La plataforma, el eje y los componentes de transmisión pueden variar. Por tanto, el diferencial debe identificarse mediante bastidor, referencia y relación.

Modelos generales incluidos en catálogos de recambios Toyota

Algunos catálogos de proveedores especializados incluyen piezas para una gama amplia de Toyota Hilux, entre ellas:

• Toyota Hilux KUN15.
• Toyota Hilux KUN16.
• Toyota Hilux KUN25.
• Toyota Hilux KUN26.
• Toyota Hilux KUN122.
• Toyota Hilux KUN125.
• Toyota Hilux KUN126.
• Toyota Hilux TGN16.
• Toyota Hilux TGN26.
• Toyota Hilux GUN125.
• Toyota Hilux GUN126.
• Toyota Hilux GUN226.
• Toyota Hilux GUN227.
• Toyota Hilux GUN236.
• Toyota Hilux LAN15.
• Toyota Hilux LAN25.
• Toyota Hilux LAN125.
• Toyota Hilux Vigo.
• Toyota Hilux Champ.
• Toyota Hilux Revo.
• Toyota Hilux Rocco.
• Toyota Hilux Rogue.
• Toyota Hilux GR Sport.

Esta relación describe el catálogo general de piezas Toyota Hilux que puede ofrecer un proveedor. No significa que el diferencial 41110-0KA80 sea compatible con todos esos modelos.

Para esta referencia concreta deben priorizarse las aplicaciones indicadas: GUN125, GUN126, KUN125 y KUN126, siempre sujetas a comprobación.

Motores Toyota incluidos en la gama de recambios Hilux

Los proveedores de piezas Toyota Hilux pueden trabajar con componentes para diferentes motores:

• 1KD-FTV
• 2KD-FTV
• 5L-E
• 1GD-FTV
• 2GD-FTV
• 1GR-FE
• 1TR-FE

La presencia de estos motores en un catálogo general tampoco demuestra que todos utilicen el mismo diferencial delantero.

El motor influye en el par transmitido, la caja de cambios y la configuración del vehículo, pero la identificación del diferencial depende principalmente del bastidor, el eje y la relación final.

Diferencia entre una pieza Toyota original y una pieza aftermarket

La referencia 41110-0KA80 puede utilizarse para localizar un recambio Toyota original o una alternativa fabricada por terceros. Antes de comprar conviene confirmar qué tipo de producto ofrece realmente el vendedor.

Una pieza Genuine Toyota Parts debe entregarse con identificación y trazabilidad correspondientes al canal Toyota. Una pieza aftermarket puede utilizar la referencia OEM como equivalencia, pero no debe anunciarse como original si ha sido fabricada por otra empresa.

Antes de realizar el pedido se recomienda solicitar:

• Marca real del fabricante.
• Fotografías del embalaje.
• Etiqueta de la referencia.
• País de fabricación.
• Contenido exacto del conjunto.
• Condiciones de garantía.
• Confirmación de que es nuevo.
• Relación 43/12.
• Compatibilidad por bastidor.
• Estado de retenes y bridas.
• Información sobre el aceite de montaje.
• Política de devolución por incompatibilidad.

La diferencia no se encuentra únicamente en la caja exterior. También pueden variar materiales, tolerancias, rodamientos, tratamiento de los engranajes y control de calidad.

El catálogo de piezas Land Cruiser no confirma esta compatibilidad

El proveedor también puede suministrar piezas para Toyota Land Cruiser LC70, pero eso no significa que el diferencial 41110-0KA80 corresponda a todos esos vehículos.

Entre los modelos Land Cruiser que suelen aparecer en catálogos generales se encuentran:

• HZJ71.
• HZJ75.
• HZJ76.
• HZJ78.
• HZJ79.
• VDJ76.
• VDJ78.
• VDJ79.
• GRJ76.
• GRJ79.
• FZJ71.
• FZJ78.
• FZJ79.
• LC70.
• LC71.
• LC73.
• LC75.
• LC76.
• LC77.
• LC78.
• LC79.

También pueden ofrecerse recambios para motores:

• 1HZ
• 1VD-FTV
• 1GR-FE
• 1FZ-FE

Estos datos describen otras líneas de producto del proveedor. No deben utilizarse para afirmar que el diferencial delantero 41110-0KA80 se puede montar en cualquier Land Cruiser LC70.

La compatibilidad de esta referencia debe centrarse en las Toyota Hilux especificadas y confirmarse mediante documentación técnica.

Otros recambios Toyota ofrecidos por el proveedor

La información comercial también menciona piezas para:

• Toyota Prado.
• Toyota Hiace.
• Toyota Land Cruiser.
• Toyota Coaster.
• Toyota Hilux.
• Toyota Land Cruiser Pickup.

Estas familias pueden compartir determinados componentes auxiliares, pero no necesariamente grupos diferenciales completos. Las relaciones, carcasas, bridas y puntos de montaje varían entre modelos.

Incluir estas denominaciones en un catálogo no convierte la referencia 41110-0KA80 en una pieza universal.

Años de fabricación indicados por el proveedor

La información original enumera años desde 2005 hasta 2026. Este intervalo parece corresponder al catálogo general de vehículos y recambios comercializados por el proveedor.

No debe interpretarse como confirmación de que el diferencial 41110-0KA80 es válido para todas las Toyota Hilux fabricadas entre 2005 y 2026.

Durante ese periodo Toyota ha utilizado:

• Diferentes generaciones.
• Motores KD y GD.
• Cajas manuales y automáticas.
• Distintas relaciones de eje.
• Versiones 4×2 y 4×4.
• Configuraciones regionales.
• Diferentes capacidades de carga.
• Variaciones en las bridas.
• Actualizaciones de referencias.
• Diferentes grupos delanteros y traseros.

La fecha de fabricación es solo uno de los datos necesarios para confirmar la pieza.

Síntomas de un diferencial delantero averiado

El diferencial delantero puede necesitar sustitución cuando presenta daños internos importantes. Los síntomas más habituales son:

• Zumbido que aumenta con la velocidad.
• Ruido al acelerar.
• Cambio del ruido durante la retención.
• Golpes al conectar el sistema 4×4.
• Vibración bajo carga.
• Holgura en las salidas.
• Pérdida de aceite.
• Aceite con partículas metálicas.
• Aumento de temperatura.
• Crujidos en los giros.
• Rotura de dientes.
• Pérdida de tracción delantera.
• Bloqueo del grupo.
• Golpe al comenzar a circular.
• Daños en la brida de entrada.

Estos síntomas también pueden proceder del árbol delantero, la caja de transferencia, los palieres, las juntas homocinéticas o los rodamientos de rueda.

La sustitución debe apoyarse en una diagnosis y no únicamente en la percepción del ruido desde el habitáculo.

Zumbido de corona, piñón o rodamientos

Un zumbido proporcional a la velocidad puede indicar desgaste en los rodamientos o en el contacto entre corona y piñón.

Cuando el sonido cambia al acelerar y retener, la carga se desplaza entre las dos caras del dentado. Este comportamiento ayuda a orientar la inspección, aunque no permite identificar una pieza sin desmontar.

También deben descartarse:

• Neumáticos escalonados.
• Rodamientos de rueda.
• Palieres.
• Crucetas.
• Árbol delantero.
• Diferencial trasero.
• Caja de transferencia.
• Soportes.
• Protecciones en contacto.

El aceite drenado aporta información sobre partículas, recalentamiento o contaminación por agua.

Fugas de aceite

Una fuga puede reducir progresivamente el nivel hasta dañar los rodamientos y engranajes. Los puntos que deben revisarse incluyen:

• Retenes de los palieres.
• Retén del piñón de entrada.
• Tapón de llenado.
• Tapón de vaciado.
• Uniones de la carcasa.
• Respiradero.
• Superficies dañadas.
• Fisuras provocadas por golpes.

Cambiar un retén sin revisar la holgura del eje puede hacer que la pérdida reaparezca. Si el diferencial ha trabajado con poco aceite, también se debe comprobar el desgaste interno.

Después de instalar la unidad nueva se realiza un ciclo térmico y una segunda inspección de estanqueidad.

Daños provocados por una relación incorrecta

Montar una relación diferente de la prevista es uno de los errores más graves en un vehículo 4×4 conectable.

El grupo puede parecer correcto cuando se observa la carcasa, pero la diferencia se hace evidente al conectar el eje delantero. La transmisión acumula tensión porque las ruedas delanteras y traseras intentan recorrer distancias distintas.

Esta situación puede dañar:

• El diferencial delantero.
• El diferencial trasero.
• La caja de transferencia.
• Los árboles de transmisión.
• Las crucetas.
• Los palieres.
• Los neumáticos.
• Los soportes.

La relación 43:12 debe confirmarse en ambos extremos del sistema antes de utilizar la tracción total.

Importancia del código del eje

El código del eje ofrece información sobre la configuración de la transmisión final. Puede encontrarse en la documentación, placas o datos asociados al bastidor.

Este código ayuda a confirmar:

• Relación del grupo.
• Tipo de diferencial.
• Configuración del eje trasero.
• Aplicación por mercado.
• Compatibilidad del conjunto delantero.
• Posibles bloqueos.
• Variaciones según motorización.

Si el vehículo ha sido modificado o ha recibido un eje usado, el bastidor puede no reflejar lo que está instalado actualmente. En ese caso se debe comparar físicamente la unidad y verificar la relación.

Comprobación de la relación del diferencial retirado

Cuando no existe una identificación clara, la relación puede comprobarse mediante las marcas de la corona y el piñón o contando los dientes durante el desmontaje.

Para una relación 43/12 deben encontrarse:

• 43 dientes en la corona
• 12 dientes en el piñón

No se recomienda deducir la relación girando las bridas de manera aproximada cuando se necesita una identificación definitiva. Las holguras internas pueden dificultar la lectura y provocar errores.

Las marcas de fábrica y la referencia ofrecen una comprobación más fiable.

Revisión de la caja de transferencia

Antes de instalar el diferencial nuevo conviene revisar la caja de transferencia, especialmente si la unidad anterior sufrió una rotura importante.

Se comprueban:

• Holguras.
• Fugas.
• Estado del aceite.
• Funcionamiento de los modos 4×4.
• Ruidos.
• Actuadores.
• Bridas.
• Árboles.
• Crucetas.
• Soportes.

Una transfer bloqueada, una relación incompatible o un uso incorrecto del modo 4×4 puede haber causado el daño del diferencial anterior.

Instalar una unidad nueva sin resolver esa causa puede repetir la avería.

Revisión del diferencial trasero

El grupo trasero debe conservar la relación compatible con el delantero 43/12. Si fue sustituido anteriormente, se debe comprobar su referencia.

También se revisan:

• Estado del aceite.
• Fugas.
• Holguras.
• Ruidos.
• Bloqueo trasero, si existe.
• Palieres.
• Rodamientos.
• Respiradero.
• Carcasa.
• Relación instalada.

La coordinación de ambos grupos es esencial para el funcionamiento del sistema 4×4.

Neumáticos y circunferencia de rodadura

Las cuatro ruedas deben mantener medidas y diámetros compatibles. Diferencias importantes de desgaste o presión generan velocidades distintas entre ejes.

Antes de probar el diferencial se revisan:

• Medida de los neumáticos.
• Profundidad del dibujo.
• Presión.
• Marca y modelo cuando sea necesario.
• Reparaciones.
• Deformaciones.
• Uso temporal de una rueda de repuesto.
• Modificaciones de llantas.

Los neumáticos no cambian la relación mecánica de los diferenciales, pero pueden mantener la transmisión bajo tensión cuando la tracción total está conectada.

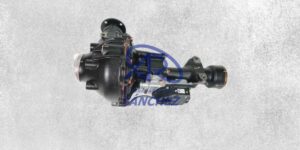

Instalación del conjunto 41110-0KA80

El montaje comienza con la confirmación de referencia y relación. También se comparan la unidad nueva y la antigua antes de retirar protecciones o aplicar aceite.

Se comprueban:

• Forma de la carcasa.
• Puntos de fijación.
• Brida de entrada.
• Salidas de palieres.
• Retenes.
• Respiradero.
• Sensores, si existen.
• Posición de los soportes.
• Relación 43/12.
• Referencia 41110-0KA80.

Durante la instalación no se debe forzar la carcasa mediante los tornillos. El conjunto debe asentarse correctamente sobre sus soportes.

Los palieres y el árbol se introducen sin dañar los labios de los retenes. Finalmente se aplican los pares de apriete indicados.

Aceite del diferencial delantero

El aceite debe cumplir la especificación Toyota correspondiente al bastidor y al conjunto instalado.

No se debe seleccionar únicamente por una viscosidad parecida. También importan la clasificación, los aditivos y la compatibilidad con los materiales.

Durante el llenado se debe:

• Mantener el vehículo nivelado.
• Utilizar aceite limpio.
• Evitar mezclas.
• Sustituir juntas o arandelas cuando corresponda.
• Limpiar los tapones.
• Ajustar el nivel correctamente.
• Comprobar el respiradero.
• Revisar fugas después de la prueba.

El diferencial nuevo no debe hacerse funcionar sin el nivel correcto, aunque solo se trate de una prueba breve.

Validación después de la instalación

La primera prueba debe realizarse de forma progresiva. Antes de utilizar el sistema 4×4 bajo carga se comprueba que no existan ruidos ni fugas.

La validación incluye:

• Giro libre.
• Conexión de palieres.
• Apriete de las fijaciones.
• Montaje del árbol delantero.
• Nivel de aceite.
• Ausencia de fugas.
• Prueba a baja velocidad.
• Aceleración y retención.
• Comportamiento en curva.
• Activación del sistema 4×4.
• Temperatura de la carcasa.
• Inspección final.

Si aparece tensión al conectar la tracción total, se detiene la prueba y se vuelven a comprobar las relaciones.

Información necesaria para confirmar el pedido

Para revisar la compatibilidad de la referencia 41110-0KA80 recomendamos facilitar:

• Número de bastidor.
• Matrícula.
• Año de fabricación.
• Mercado de procedencia.
• Modelo completo.
• Código GUN o KUN.
• Motorización.
• Caja de cambios.
• Referencia del diferencial retirado.
• Código del eje.
• Fotografías de la carcasa.
• Fotografías de las bridas.
• Relación del grupo delantero.
• Relación del grupo trasero.
• Información sobre modificaciones.

Cuantos más datos se aporten antes del envío, menor será el riesgo de recibir una unidad incompatible.

Diferencial original o equivalente aftermarket

Si el cliente necesita una pieza Toyota genuina, la factura y el embalaje deben identificarla como tal. Si se ofrece una alternativa aftermarket, debe indicarse claramente el fabricante.

En ambos casos se debe exigir:

• Referencia trazable.
• Relación 43/12.
• Pieza nueva.
• Compatibilidad confirmada.
• Garantía.
• Información sobre el contenido del conjunto.
• Protección adecuada para el transporte.
• Ausencia de golpes.
• Retenes protegidos.
• Bridas sin corrosión.

La expresión “OEM reference” no siempre significa que la pieza haya sido fabricada por Toyota. Puede indicar únicamente que el producto se anuncia como equivalente a esa referencia.

Servicio de Autoreparaciones Sánchez

En Autoreparaciones Sánchez podemos comprobar la referencia, diagnosticar el diferencial antiguo e instalar el conjunto nuevo.

Nuestros servicios incluyen:

• Verificación de compatibilidad.
• Diagnosis de ruidos.
• Comprobación de la relación.
• Sustitución del diferencial delantero.
• Revisión del diferencial trasero.
• Inspección de la caja de transferencia.
• Revisión del árbol delantero.
• Comprobación de palieres.
• Llenado de aceite.
• Prueba dinámica.
• Revisión de fugas.
• Envíos a toda España.

Disponemos de recogida y entrega en Sevilla y provincia, cobertura completa en Andalucía y recepción de componentes desde cualquier punto de España.

Garantía y entrega del diferencial

Después de la instalación se documentan la referencia, el aceite utilizado, las comprobaciones y el resultado de la prueba.

Las intervenciones efectuadas por Autoreparaciones Sánchez cuentan con garantía oficial de 12 meses. Para comprobar la compatibilidad del diferencial delantero Toyota Hilux Revo 41110-0KA80, relación 43/12, puede contactar en el 661 00 40 67.

El conjunto se entrega después de verificar la ausencia de fugas, el comportamiento bajo carga, la conexión del sistema 4×4 y la coordinación entre los diferenciales delantero y trasero.
