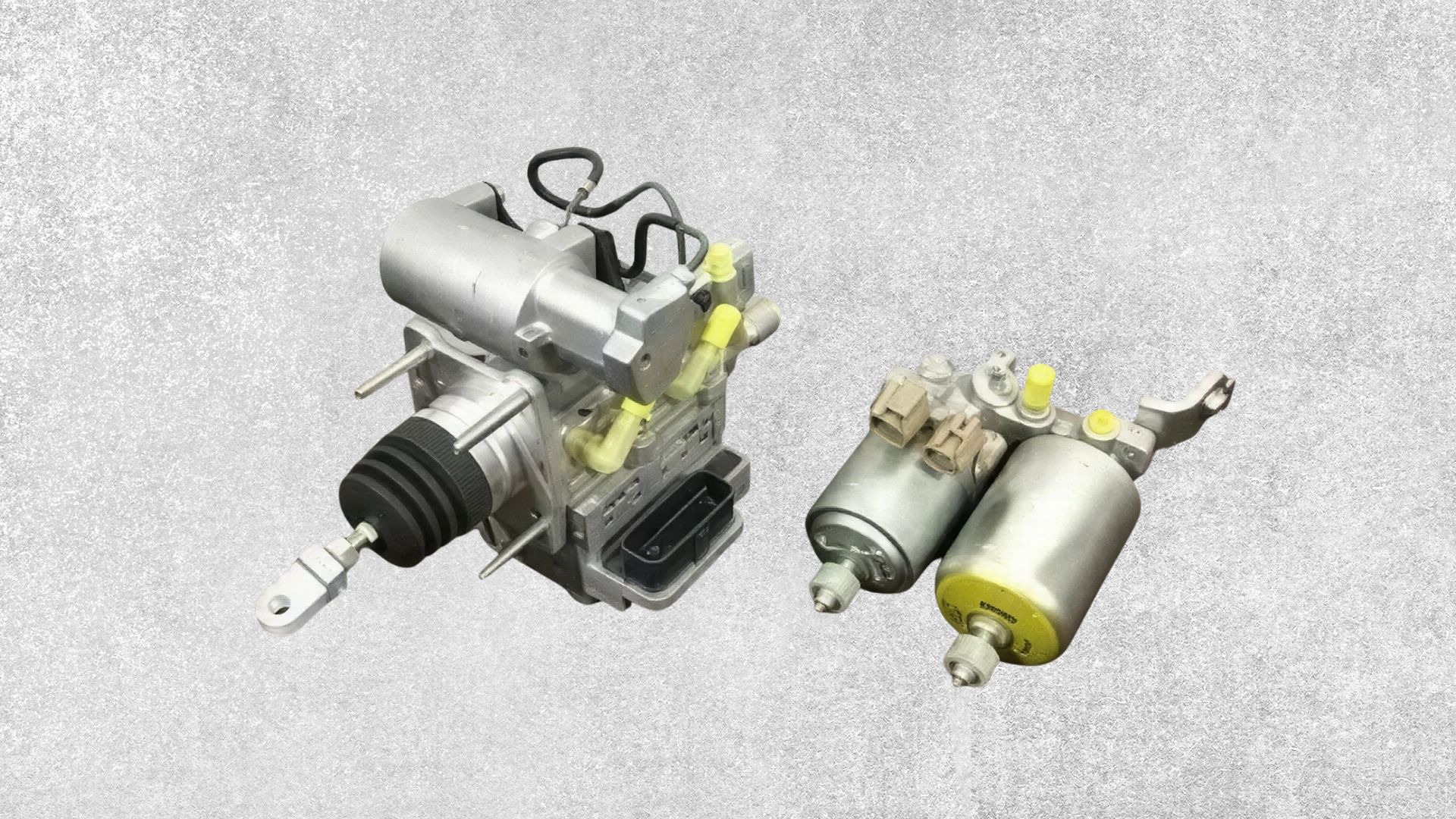

Códigos de error Toyota C1223 / C1246: diagnóstico y reparación profesional en Autoreparaciones Sánchez
Los códigos de error C1223 y C1246 son fallos registrados por la unidad de control del sistema de frenos (ABS/VSC/TRC) en numerosos modelos Toyota y Lexus.
Ambos códigos suelen aparecer de manera conjunta o consecutiva, indicando una anomalía en el sistema de control de la presión hidráulica o un error en la comunicación entre sensores y la ECU del ABS.
En Autoreparaciones Sánchez, contamos con equipos de diagnóstico avanzados y un laboratorio especializado en reparación de módulos ABS y electrónica de freno, por lo que tratamos este tipo de fallos con frecuencia.
A continuación, explicamos su significado, causas, diagnóstico y soluciones definitivas.
Significado del código C1223
El código C1223 es un código genérico de Toyota que significa “Fallo en el sistema de control del ABS”.
No describe un componente específico dañado, sino que informa de que la ECU del ABS ha detectado una condición de error en otro circuito.
Por eso, suele aparecer acompañado de otros códigos más precisos, como el C1246, que señalan la causa concreta.
En términos técnicos, el C1223 actúa como un código maestro que alerta de una discrepancia entre la señal esperada y la respuesta real del sistema.
Puede deberse a un problema en los sensores de presión, en los solenoides hidráulicos o en el motor de la bomba ABS.
Significado del código C1246
El código C1246 indica un mal funcionamiento del sensor de presión del freno principal, también llamado sensor de presión hidráulica del master cylinder.
Este sensor mide la presión ejercida por el conductor sobre el pedal de freno y envía esa información a la ECU del sistema ABS/VSC.
Si la señal es incoherente, intermitente o está fuera de rango, la centralita genera este código y desactiva parcialmente las funciones electrónicas de frenado y estabilidad.
Modelos Toyota donde suelen aparecer los códigos C1223 / C1246
Estos errores se presentan con frecuencia en vehículos Toyota equipados con sistemas ABS con control de estabilidad (VSC) y control de tracción (TRC).
Los modelos más habituales que llegan a Autoreparaciones Sánchez con estos códigos son:
-
Toyota Corolla
-
Toyota Avensis
-
Toyota Auris
-
Toyota RAV4
-
Toyota Yaris
-
Toyota Prius
-
Toyota Hilux
-
Toyota Land Cruiser
-
Lexus IS / GS / RX
En todos ellos, el diseño del sistema hidráulico ABS es muy similar, lo que permite un diagnóstico estandarizado.
Síntomas del fallo C1223 / C1246
Cuando estos códigos están presentes, el conductor puede notar uno o varios de los siguientes síntomas:
-
Encendido del testigo ABS o VSC en el cuadro de instrumentos.
-
Pedal de freno más duro o con vibración irregular.
-
Pérdida de asistencia en el sistema de frenos antibloqueo.
-
Desactivación del control de tracción o estabilidad.
-
Registro de error “Check VSC System” o “Brake System Malfunction”.
-
En algunos casos, el sistema funciona correctamente tras apagar y encender el vehículo, lo que indica un fallo intermitente.
Estos síntomas pueden agravarse si no se diagnostica el origen, ya que el sensor de presión actúa como punto de referencia para todo el sistema.
Principales causas del código C1246 (sensor de presión)
En Autoreparaciones Sánchez, hemos identificado las causas más frecuentes del código C1246 en vehículos Toyota:
-
Sensor de presión del freno defectuoso.
-
Falla interna en el sensor o desajuste en la señal analógica.
-
-
Conector del sensor sulfatado o con falso contacto.
-
Acumulación de humedad o corrosión en el terminal.
-
-
Cableado deteriorado entre sensor y ECU ABS.
-
Cortes o resistencia excesiva en el mazo principal.
-
-
Fuga hidráulica o presión irregular en el cilindro maestro.
-
Entrada de aire o desgaste de componentes internos.
-
-
Fallo en la ECU del ABS.
-
Circuitos de lectura dañados o mal calibrados.
-
Diagnóstico del código C1223 / C1246 en Autoreparaciones Sánchez
El diagnóstico debe realizarse de forma precisa para evitar sustituciones innecesarias.
En Autoreparaciones Sánchez, seguimos un protocolo completo basado en pruebas eléctricas, hidráulicas y electrónicas.
1. Lectura completa del sistema
Se realiza una lectura de códigos de error con equipos Bosch KTS, Autel Maxisys, Launch X431 o Techstream (software Toyota).
El objetivo es identificar si el C1246 aparece solo o junto a otros errores asociados, como C1252 (motor de bomba ABS) o C1256 (presión insuficiente).
2. Análisis de datos en tiempo real
Durante la prueba, se monitoriza la señal del sensor de presión.
Los valores normales deben variar proporcionalmente al pisar el pedal.
Si el valor es fijo o inestable, el sensor o su circuito están defectuosos.
3. Comprobación eléctrica
Se mide la tensión de alimentación del sensor (normalmente 5V) y la resistencia del circuito.
También se comprueba la continuidad entre sensor y ECU ABS, asegurando que no existan falsos contactos.
4. Inspección del sistema hidráulico
Se revisa el nivel del líquido de frenos, posibles fugas y el estado del cilindro maestro.
Cualquier pérdida de presión puede generar lecturas erróneas en el sensor.
5. Verificación del módulo ABS
Si el sensor y el circuito están en buen estado, el problema puede encontrarse dentro del módulo ABS.
En ese caso, se desmonta y se analiza en el laboratorio electrónico de Autoreparaciones Sánchez, donde se comprueba el circuito de lectura de presión y los transistores de control.
Reparaciones aplicadas en Autoreparaciones Sánchez
Según el resultado del diagnóstico, aplicamos la solución más adecuada:
-
Sustitución del sensor de presión con calibración en banco.
-
Limpieza y reparación de conectores eléctricos.
-
Reparación o sustitución del cableado principal.
-
Reparación electrónica del módulo ABS, reemplazando componentes defectuosos.
-
Purgado del sistema hidráulico y verificación de presión en tiempo real.
-
Prueba dinámica de frenada con monitorización de datos del sensor.
En todos los casos, el sistema se calibra y se entrega con informe técnico completo y garantía escrita.
Ejemplo real: Toyota Auris con códigos C1223 y C1246
Un cliente acudió a Autoreparaciones Sánchez con un Toyota Auris híbrido que mostraba los testigos ABS y VSC encendidos.
Durante el diagnóstico, se registraron los códigos C1223 y C1246.
Tras comprobar el cableado y el sensor, se detectó que el módulo ABS presentaba soldaduras deterioradas en el circuito del sensor de presión.
Se reparó el módulo en laboratorio, se purgó el sistema de frenos y se recalibró el sensor.
Resultado: fallo eliminado y sistema de frenado completamente operativo.
Prevención y mantenimiento
Para evitar la aparición de los códigos C1223 y C1246, recomendamos seguir las siguientes pautas:
-
Sustituir el líquido de frenos según las especificaciones del fabricante.
-
Evitar el uso de productos corrosivos en la zona del cilindro maestro.
-
Revisar los conectores eléctricos del módulo ABS cada 20.000 km.
-
Comprobar periódicamente el nivel y la calidad del líquido de frenos.
-
Realizar diagnósticos preventivos si aparece el testigo de ABS o VSC, incluso de forma intermitente.
Un mantenimiento adecuado reduce el riesgo de fallos eléctricos y prolonga la vida útil del sistema hidráulico y electrónico.
Los códigos de error Toyota C1223 y C1246 indican fallos en el sistema de control de frenos y en el sensor de presión hidráulica, respectivamente.
Aunque el vehículo pueda seguir circulando, el sistema ABS y el control de estabilidad pueden estar parcialmente inactivos, lo que afecta directamente a la seguridad de conducción.
En Autoreparaciones Sánchez, contamos con laboratorio electrónico propio, tecnología de diagnóstico avanzada y técnicos certificados bajo norma ISO 9001:2015, especializados en reparación de módulos ABS, ESP y VSC.
Ofrecemos un servicio rápido, preciso y garantizado, con recogida y entrega a nivel nacional.
Si tu Toyota presenta los códigos C1223 o C1246, contacta con Autoreparaciones Sánchez.
Detectaremos el origen exacto del fallo y restauraremos la funcionalidad completa del sistema de frenos con garantía total de calidad y seguridad.
Funcionamiento del sensor de presión de freno en Toyota
El sensor de presión de freno es un componente esencial del sistema ABS/VSC en los vehículos Toyota.
Su función principal es medir la presión hidráulica aplicada al circuito de frenos cuando el conductor pisa el pedal, y convertir esa presión en una señal eléctrica analógica que la ECU del ABS utiliza para calcular el nivel de asistencia, la modulación de la bomba hidráulica y la intervención del control de tracción o estabilidad.
Este sensor suele estar integrado en el bloque hidráulico del ABS, aunque en algunos modelos se encuentra montado externamente en el cilindro maestro.
Funciona mediante un transductor piezorresistivo, que varía su resistencia eléctrica en función de la presión del líquido de frenos.
Características técnicas del sensor
-
Tensión de alimentación: 5V.
-
Señal de salida: 0,5V a 4,5V (dependiendo de la presión).
-
Rango de medición: de 0 a 200 bares.
-
Tipo de señal: analógica lineal o digital (según el modelo).
-
Ubicación: integrado en el módulo ABS o conectado mediante conector de tres pines.
El módulo ABS interpreta la señal de este sensor y la utiliza para activar los solenoides hidráulicos que regulan la presión de frenado en cada rueda durante una frenada de emergencia o en condiciones de baja adherencia.
Cómo diagnostica Autoreparaciones Sánchez el sensor de presión
El diagnóstico del sensor de presión de freno requiere instrumental de alta precisión, ya que un error de solo unos milivoltios puede alterar la lectura del sistema.
En Autoreparaciones Sánchez, realizamos un proceso técnico en varias fases para determinar si el sensor está realmente dañado o si el fallo proviene del módulo o del circuito.
1. Medición de tensión en reposo y a presión
Con un multímetro digital de precisión, se mide la tensión de salida del sensor sin pisar el pedal (reposo) y durante una frenada progresiva.
-
En reposo, la tensión debe situarse entre 0,45V y 0,55V.
-
Al aplicar presión máxima, debe alcanzar entre 4V y 4,5V.
Si la señal es fija o presenta saltos bruscos, el sensor o la ECU del ABS pueden estar defectuosos.
2. Comprobación con osciloscopio
Usamos un osciloscopio automotriz para observar la forma de la señal en tiempo real.
Una señal estable debe mostrar una curva lineal ascendente al presionar el pedal.
Cualquier interrupción o irregularidad indica un fallo interno en el transductor o en el circuito de conversión.
3. Prueba comparativa entre canales
En sistemas ABS con sensores redundantes, comparamos las lecturas entre los dos canales de presión.
Una diferencia superior al 10 % entre ambos canales genera el código C1246.
4. Simulación de señal
Cuando el vehículo está en banco de pruebas, utilizamos un simulador electrónico de presión que envía señales idénticas a las del sensor original.
Esto permite descartar errores del módulo y confirmar si el sensor es la fuente del fallo.
Análisis y reparación del módulo ABS en laboratorio
Si el sensor funciona correctamente, pero el sistema sigue registrando el C1223 o C1246, es probable que el problema resida en el módulo electrónico del ABS.
En ese caso, el componente se desmonta y se somete a una inspección detallada en el laboratorio electrónico de Autoreparaciones Sánchez.
Fases del proceso de laboratorio
-
Desmontaje y limpieza del módulo.
Se eliminan restos de humedad, líquido de frenos o suciedad que puedan haber penetrado en la electrónica. -
Inspección microscópica.
Mediante lupa binocular, se examinan las soldaduras de la placa de control y las conexiones del transductor de presión.
Es habitual encontrar fisuras en soldaduras o pines oxidados. -
Medición de continuidad y resistencia interna.
Se analiza el circuito del sensor con instrumentos de medición de alta precisión para detectar variaciones de resistencia o cortocircuitos. -
Sustitución de componentes defectuosos.
Si se localiza un componente dañado (resistor, condensador, transistor o convertidor A/D), se reemplaza por uno de especificaciones equivalentes. -
Prueba funcional en banco de simulación.
El módulo se conecta a un banco de pruebas hidráulico que reproduce la presión y las señales reales de un vehículo Toyota.
De este modo, verificamos que el sistema responde correctamente a diferentes niveles de presión y temperatura. -
Sellado y calibración final.
Una vez reparado, el módulo se vuelve a sellar con resinas protectoras resistentes a la humedad y temperatura, y se calibra nuevamente para asegurar lecturas estables.
Calibración del sensor y prueba dinámica
Tras la reparación del sensor o del módulo, se realiza un proceso de calibración electrónica y prueba de carretera.
Calibración
Con el equipo Techstream o Bosch KTS, se ejecuta la función de calibración del sensor de presión, que consiste en:
-
Configurar el valor base (tensión a presión cero).
-
Ajustar la curva de respuesta lineal a la presión real.
-
Guardar los parámetros en la memoria EEPROM del módulo ABS.
Esta operación garantiza que la señal del sensor sea coherente con la presión real ejercida sobre el pedal.
Prueba dinámica
Finalmente, el vehículo se somete a una prueba de frenada controlada para comprobar:
-
Activación del ABS en diferentes superficies.
-
Presión máxima registrada.
-
Tiempo de respuesta del sistema.
-
Sincronización entre señales del pedal, presión y modulación hidráulica.
Solo cuando todos los valores son correctos, el vehículo se da por reparado y se entrega al cliente con informe técnico detallado.
Recomendaciones para mantener el sistema de frenos en óptimas condiciones
-
Revisar el nivel y estado del líquido de frenos cada 15.000 km.
-
Evitar el uso de productos que puedan dañar las juntas del cilindro maestro.
-
Sustituir el líquido de frenos según las recomendaciones del fabricante.
-
No mantener el pedal de freno presionado durante largos periodos con el motor encendido.
-
Ante cualquier encendido del testigo ABS o VSC, realizar una diagnosis profesional inmediata.
Estas precauciones evitan que la humedad o las variaciones de presión deterioren el sensor y el módulo ABS con el tiempo.
Los códigos de error C1223 y C1246 en Toyota indican una anomalía en el sistema de control de presión de freno y en la señal de comunicación del sensor hidráulico, respectivamente.
Ambos son síntomas de un fallo que puede afectar a la modulación del ABS y al funcionamiento del control de estabilidad, comprometiendo la seguridad del vehículo.
En Autoreparaciones Sánchez, combinamos diagnóstico electrónico avanzado, reparación en laboratorio y calibración precisa para devolver el sistema ABS/VSC a su funcionamiento original.
Todas nuestras reparaciones se realizan bajo certificación ISO 9001:2015, con garantía escrita y documentación técnica completa.
Si tu Toyota presenta los códigos C1223 o C1246, o cualquier otro error relacionado con el sistema de frenos, contacta con Autoreparaciones Sánchez.
Nuestro equipo técnico analizará el sistema, reparará el módulo con precisión y te devolverá un vehículo seguro, equilibrado y listo para circular.
