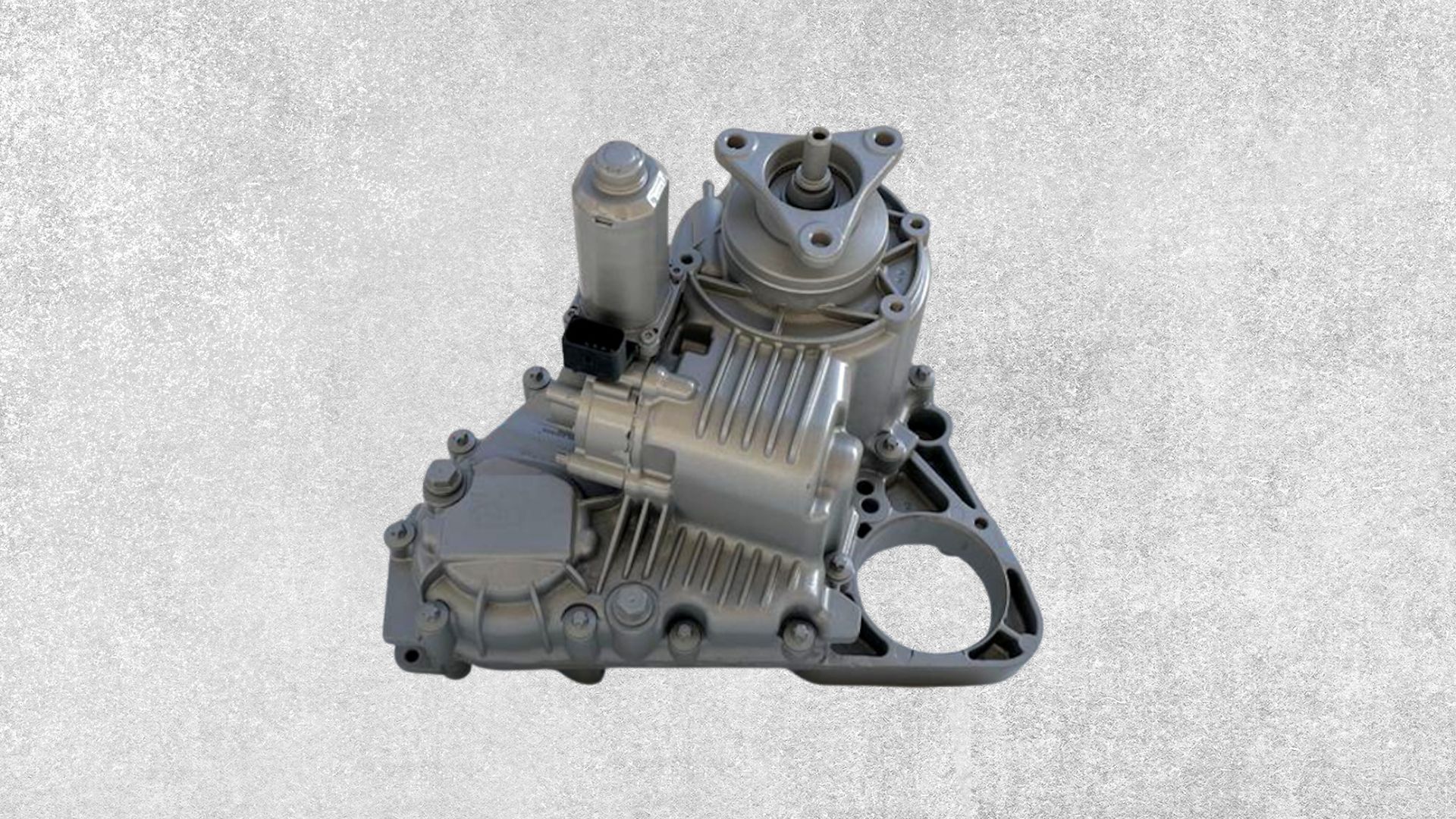

Caja transfer del BMW X3: fallos comunes, diagnóstico y soluciones
La caja transfer (también llamada caja de transferencia, transfer case o VTG en terminología BMW) es el componente que distribuye el par motor entre el eje delantero y el trasero en los vehículos con tracción integral xDrive.
En el BMW X3, especialmente en las versiones E83 (2004–2010) y posteriores, este sistema puede presentar averías específicas con el paso del tiempo.
En este artículo te mostramos los síntomas más comunes, códigos de error típicos, causas técnicas, procedimientos de diagnóstico y las soluciones profesionales más efectivas.
Versiones y modelos donde aparece con más frecuencia
El sistema de tracción integral xDrive con caja transfer VTG se encuentra en las siguientes versiones:
-
BMW X3 E83 (2004–2010)
-
BMW X3 F25 (2010–2017)
-
BMW X3 G01 (2017–actualidad, versiones xDrive)
📌 Los problemas suelen manifestarse más frecuentemente en versiones diésel y gasolina con configuración AWD integral, sobre todo en unidades con alto kilometraje o mantenimiento irregular del fluido VTG.
Síntomas y fallos más comunes
Los propietarios de BMW X3 reportan los siguientes síntomas cuando la caja transfer presenta problemas:
-
Ruidos o chasquidos al girar en curvas (especialmente a baja velocidad).
-
Luces de advertencia en el cuadro: ABS, 4×4, DSC o “Transfer Case Malfunction”.
-
Vibraciones o sacudidas al acelerar o mantener velocidad constante.
-
Tracción integral intermitente o sistema xDrive que no se acopla.
-
Códigos de error como 539E, 54C4, 5F3A, 54C6, relacionados con el transfer.
-
Engranaje plástico del actuador desgastado, un fallo muy habitual que impide el correcto acoplamiento.
Códigos de error habituales en la caja transfer del BMW X3
| Código DTC | Descripción |
|---|---|
| 539E | Transfer case malfunction (fallo en caja transfer) |
| 5F3A | Mal funcionamiento DSC / transfer case |
| 54C4 | Error o calibración fallida del transfer |
| 54C6 | Aviso de mantenimiento o fluido degradado |
| 5463 | Fallo en el mecanismo interno del VTG |
📌 Estos códigos pueden aparecer solos o combinados con fallos en el sistema ABS / DSC, indicando un problema de comunicación o calibración del módulo de transferencia.
Causas técnicas más probables
| Causa | Explicación técnica |
|---|---|
| Engranaje plástico del actuador desgastado | Es el fallo más común. El desgaste del engranaje provoca un mal acoplamiento del motor al sistema de transferencia. |
| Aceite del transfer en mal estado o nivel bajo | El fluido degradado provoca sobrecalentamiento y desgaste interno. |
| Fallo del motor del actuador o servo interno | El motor que activa el embrague puede perder fuerza o quedarse bloqueado. |
| Desalineación o desgaste de ejes internos | Genera vibraciones, ruido metálico o sensación de tracción irregular. |
| Fallo en sensores o circuito de control | Defectos eléctricos o de comunicación pueden impedir el funcionamiento del sistema. |
| Desgaste desigual de neumáticos | Diferencias de diámetro entre ruedas provocan esfuerzos continuos en el transfer. |
📌 En muchos casos, la avería más frecuente se resuelve cambiando el engranaje plástico interno del actuador y recalibrando el sistema.
Diagnóstico paso a paso del sistema VTG
-
Leer los códigos de fallo con software BMW original (ISTA, ISID, Autologic o Launch Elite).
-
Comprobar nivel y estado del aceite del transfer case.
-
Revisar funcionamiento del actuador VTG (escuchar su activación y medir corriente).
-
Desmontar el actuador y examinar el engranaje plástico interno.
-
Verificar sensores de velocidad y ABS, ya que afectan a la gestión del xDrive.
-
Comprobar conectores eléctricos y masa del sistema.
-
Reprogramar o recalibrar el módulo VTG con el software de diagnosis.
-
Si persisten los fallos, evaluar el conjunto interno del transfer (rodamientos, embrague, ejes).
Soluciones y recomendaciones técnicas
-
Reemplazar el engranaje plástico interior del actuador VTG (pieza económica y frecuente en las reparaciones).
-
Sustituir el motor o servo eléctrico si no responde correctamente.
-
Cambiar el fluido de la caja transfer, utilizando siempre el aceite específico BMW (ATF o DTF1 según modelo).
-
Realizar calibración completa del sistema tras cualquier reparación.
-
Comprobar soportes de transmisión y alineación de ejes.
-
En casos severos: reconstrucción interna completa con sustitución de rodamientos, embragues y sellos.
📌 En muchos casos, el coste de reparación se reduce significativamente sustituyendo solo el engranaje del actuador y recalibrando el sistema.
Mantenimiento recomendado
-
Cambiar aceite de la caja transfer cada 60.000–80.000 km.
-
Usar fluido homologado BMW DTF 1 o DTF 2, según el número de bastidor.
-
Evitar circular con neumáticos de distinto tamaño o desgaste desigual.
-
Revisar nivel de fluido y conectores en cada mantenimiento general.
-
Tras cualquier intervención, recalibrar el sistema VTG con equipo de diagnosis.
Consejos profesionales de Autoreparaciones Sánchez
-
Si el BMW X3 se comporta como tracción trasera, el actuador VTG está desincronizado o el engranaje está dañado.
-
Un fluido viejo o bajo puede acelerar el desgaste interno de los embragues.
-
Si el testigo 4×4 / DSC / ABS se enciende, no forzar la conducción prolongada, ya que puede dañar permanentemente el sistema.
-
Una reparación temprana (engranaje + recalibración) puede evitar cambiar toda la caja transfer.
El transfer case del BMW X3 es un componente esencial del sistema xDrive, y aunque las averías pueden parecer complejas, muchas se resuelven con intervenciones simples como el reemplazo del engranaje del actuador y la recalibración electrónica.
Un diagnóstico profesional y un mantenimiento regular evitan sustituciones innecesarias.
En Autoreparaciones Sánchez somos especialistas en reparación y calibración de cajas transfer BMW, contamos con banco de pruebas, software de diagnóstico original y certificación ISO 9001, ofreciendo garantía total en cada reparación.
Síntomas de fallo en la caja transfer del BMW X3
La transfer del X3 avisa antes de romperse del todo. Estos son los síntomas que escuchamos a diario a los clientes que nos la envían: mensaje de «Tracción 4×4 desactivada» o triángulo de aviso en el cuadro, tirones o bloqueo al girar en parado (como si el coche «frenase» en las curvas cerradas), ruido metálico o zumbido bajo el túnel central que crece con la velocidad, y sacudidas al acelerar tras arrancar en frío. Si tu X3 hace alguna de estas cosas, la transfer es la primera sospechosa.
El actuador: la avería más común del X3
Tanto en el X3 E83 (2003-2010, transfer ATC400) como en el F25 (2010-2017, ATC35L y ATC45L), la avería estrella es el motor actuador: el engranaje interno que regula el reparto de fuerza se desgasta, el sistema pierde la referencia y salta el fallo de tracción. A veces basta con reconstruir el actuador; otras, el desgaste ya ha pasado al embrague multidisco interno y conviene reconstruir la transfer completa. En nuestro taller diagnosticamos cuál de los dos casos es el tuyo antes de tocar nada, y te devolvemos la unidad probada en banco con 12 meses de garantía, con recogida en toda España. Llámanos al 📞 661 00 40 67 y te damos presupuesto sin compromiso.
